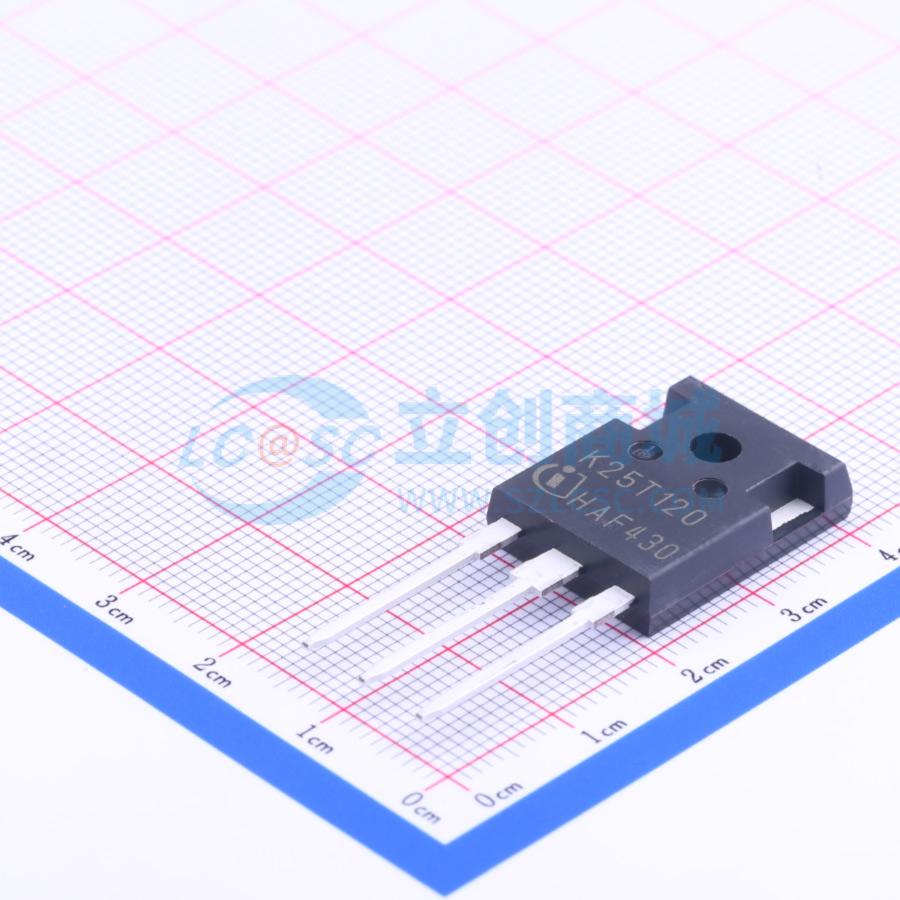

温馨提醒：图片仅供参考，商品以实物为准
IKW25T120
1.2kV 50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低损耗DuoPack封装：采用TrenchStop和Fieldstop技术的IGBT，搭配软恢复、快速恢复的反并联发射极控制HE二极管。约1
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKW25T120
- 商品编号
- C127955
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 50A | |
| 耗散功率(Pd) | 190W | |
| 输出电容(Coes) | 96pF | |
| 正向脉冲电流(Ifm) | 75A | |
| 集射极饱和电压(VCE(sat)) | 2.2V@25A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 155nC@15V | |
| 输入电容(Cies) | 1.86nF | |
| 开启延迟时间(Td(on)) | 50ns | |
| 关断延迟时间(Td(off)) | 560ns | |
| 导通损耗(Eon) | 2mJ | |
| 关断损耗(Eoff) | 2.2mJ | |
| 反向恢复时间(Trr) | 200ns | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 82pF |
