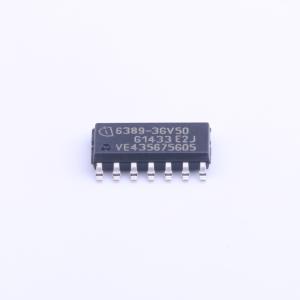

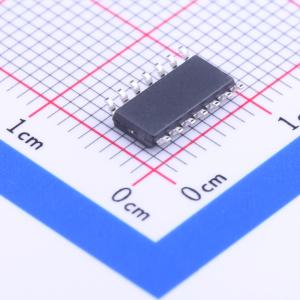

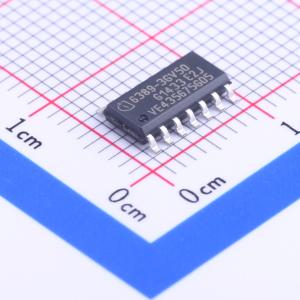

温馨提醒：图片仅供参考，商品以实物为准
TLE6389-3GV50
5V固定输出降压DC-DC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLE6389是一款高效降压DC-DC控制器,适用于汽车应用。它支持5V固定输出电压,最大输出电流可达2.3A,输入电压范围为5V至60V。该控制器具有低静态电流、高效率和宽动态范围的特点,适用于各种负载条件。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE6389-3GV50
- 商品编号
- C127961
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~60V | |
| 输出电压 | 5V | |
| 输出电流 | 2.3A | |
| 开关频率 | 360kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 固定 |
商品概述
TLE 6389降压型DC-DC开关控制器在1mA至2.5A的负载范围内均能提供高效率。独特的PWM/PFM控制方案可实现高达100%的占空比，从而产生极低的压降。该控制方案消除了最小负载要求，并根据外部元件的尺寸，将轻载时的电源电流降至120μA。此外，可调版本TLE6389 - 2 GV可通过使能输入关断，将输入电流降至<2μA。TLE 6389降压控制器驱动外部P沟道MOSFET，为输出功率高达12.5W的应用提供设计灵活性。高开关频率和连续导通模式操作允许使用小型表面贴装电感器。输出电容要求也有所降低，从而最小化了印刷电路板面积和系统成本。输出电压预设为5V（TLE6389 - 2 GV50和TLE6389 - 3 GV50），TLE6389 - 2 GV的输出电压可调。TLE6389 - 2 GV50版本具有复位功能，阈值在4.5V至4.8V之间，典型滞后约为50mV。TLE6389 - 3 GV50版本集成了一个典型滞后为1V的复位功能。所有TLE 6389的输入电压最高可达60V。
商品特性
- 输入电压范围：<5V至60V
- 输出电压：固定5V或可调（7V至15V）
- 输出电压精度：3%
- 输出电流最高可达2.3A
- 最大占空比100%
- 轻载时静态电流小于120μA
- 器件关断时最大关断电流为2μA（TLE 6389 - 2 GV）
- 固定360kHz开关频率
- 用于外部时钟的频率同步输入
- 电流模式控制方案
- 集成输出欠压复位电路
- 片上低电量检测器（片上比较器）
- 汽车级温度范围：-40℃至150℃
- 绿色产品（符合RoHS标准）
- 通过AEC认证
