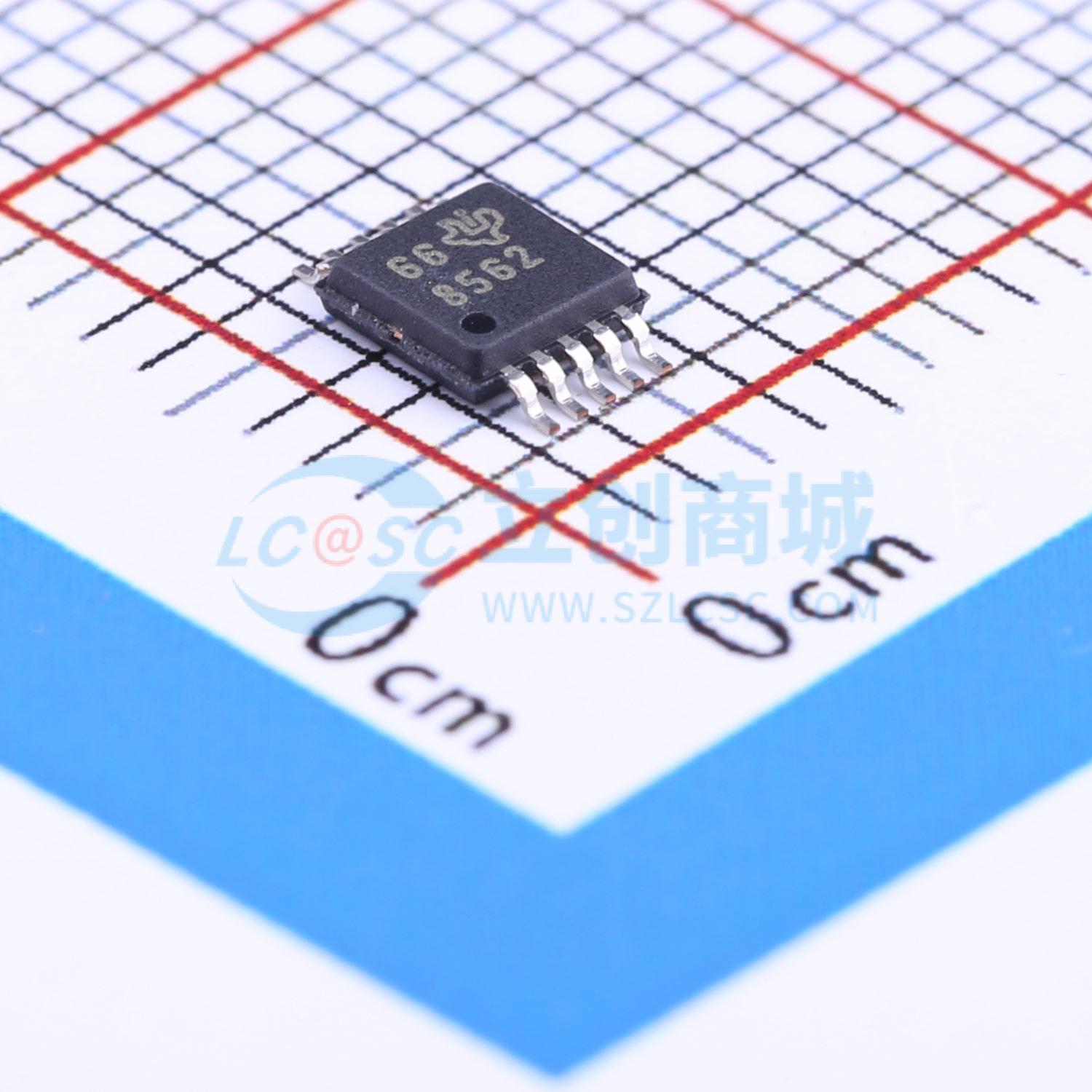

温馨提醒：图片仅供参考，商品以实物为准

DAC8562SDGSR

描述: DAC8562 具有 2.5V、4ppm/°C 基准电压的 16 位、双通道、低功耗、超低干扰、电压输出 DAC
品牌名称: TI(德州仪器)
商品型号: DAC8562SDGSR
商品编号: C127965
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.148克(g)

商品参数

商品概述

DAC756x、DAC816x 和 DAC856x 器件分别为低功耗、电压输出、双通道、16 位、14 位和 12 位的数模转换器 (DAC)。这些器件包含一个 2.5 V、4 ppm/℃ 的内部基准源，可提供 2.5 V 或 5 V 的满量程输出电压范围。内部基准源的初始精度为 ±5 mV，并且在 VREFIN/VREFOUT 引脚处可提供或吸收高达 20 mA 的电流。这些器件具有单调性，可提供出色的线性度，并将不期望的码间瞬态电压（毛刺）降至最低。它们采用通用的三线串行接口，时钟速率最高可达 50 MHz。该接口与标准 SPI、QSPI、Microwire 和数字信号处理器 (DSP) 接口兼容。DACxx62 器件集成了上电复位电路，可确保 DAC 输出上电并保持在零刻度，直到向器件写入有效代码，而 DACxx63 器件同样在上电时处于中间刻度。这些器件具备掉电功能，在 5 V 电压下，可将电流消耗降至典型值 550 nA。低功耗、内部基准源和小尺寸封装使这些器件非常适合便携式电池供电设备。 DACxx62 器件彼此之间可直接替换且功能兼容，DACxx63 器件也是如此。整个系列产品提供 MSOP - 10 和 SON - 10 封装。

商品特性

相对精度：DAC756x（12 位）：0.3 LSB 积分非线性；DAC816x（14 位）：1 LSB 积分非线性；DAC856x（16 位）：4 LSB 积分非线性
毛刺脉冲：0.1 nV - s
双向基准源：输入或 2.5 V 输出
默认输出禁用
初始精度：±5 mV（最大值）
温度漂移：4 ppm/℃（典型值）
温度漂移：10 ppm/℃（最大值）
灌电流和拉电流能力：20 mA
低功耗：4 mW（典型值，5 V AVDD，包括内部基准源电流）
宽电源电压范围：2.7 V 至 5.5 V
50 MHz SPI 接口，带施密特触发输入
LDAC 和 CLR 功能
输出缓冲器，具备轨到轨操作能力
封装：WSON - 10（3 mm×3 mm）、VSSOP - 10
温度范围：-40℃ 至 125℃

应用领域

便携式仪器
PLC 模拟输出模块
闭环伺服控制
压控振荡器调谐
数据采集系统
可编程增益和失调调整

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	2
	接口类型	SPI；QSPI
	工作电压	2.7V~5.5V
	稳定时间	10us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	4LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	4ppm/℃
	数据速率	50MHz
	静态电流	900uA
