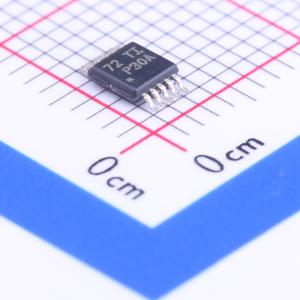

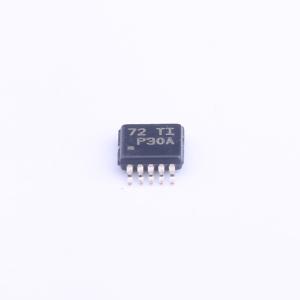

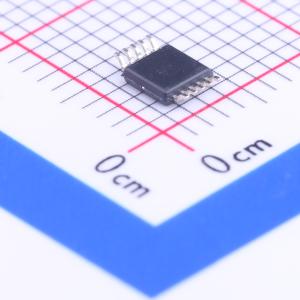

PGA308AIDGSR

单电源、带可编程增益和失调的自动调零传感器放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: PGA308 具有可编程增益和偏移的单电源自动置零传感器放大器
品牌名称: TI(德州仪器)
商品型号: PGA308AIDGSR
商品编号: C127964
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.148克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	-
	增益带宽积(GBW)	2MHz
	输入失调电压(Vos)	5uV
	输入失调电压温漂(Vos TC)	200nV/℃
	压摆率(SR)	600V/ms
	输入偏置电流(Ib)	300pA
	输入失调电流(Ios)	1.5nA

	属性	参数值
	输入电压噪声密度(eN)	50nV/√Hz@1kHz
	共模抑制比(CMRR)	-
	静态电流(Iq)	1.3mA
	输出电流	10mA
	工作温度	-40℃~+125℃
	单电源电压	2.7V~5.5V
	双电源电压(Vee~Vcc)	-
	功能特性	零漂移/自动稳零；过压保护；EMI滤波/RF抑制

商品概述

PGA308是一款可编程模拟传感器信号调理器，模拟信号通路可放大传感器信号，提供偏移和增益的数字校准，校准通过兼容UART的单总线数字接口完成。对于三端传感器模块，可将单总线连接至输出端，通过输出引脚完成编程，增益和偏移校准参数存储在板载的七组一次性可编程存储器中，上电复位存储区总共可编程四次。全模拟信号通路包含2×2输入多路复用器，可实现电子传感器引脚互换，整合了粗偏移调整、自动归零可编程增益仪表放大器、细增益调整、细偏移调整以及可编程增益输出放大器；故障监测电路可检测传感器烧断、过载和系统故障并输出信号，超量程/欠量程限制可为系统级诊断提供额外支持，双用途D_OUT/V_CLAMP引脚可作为可编程数字输出或V_OUT过压钳位。

商品特性

支持桥接传感器的数字校准
偏移支持粗调和精调两级选择
增益支持粗调和精调两级选择
具备桥接故障监测功能
集成用于引脚互换的输入多路复用器
具备超量程/欠量程限制功能
具备D_OUT/V_OUT钳位功能
内置七组一次性可编程存储器
配备单总线数字UART接口
工作电压范围为2.7V~5.5V
工作温度范围为-40℃~+125℃
提供MSOP-10以及3mm×4mm DFN-10两种封装

应用领域

桥接传感器
远程4-20mA变送器
应变、负载、称重衡器
汽车传感器
