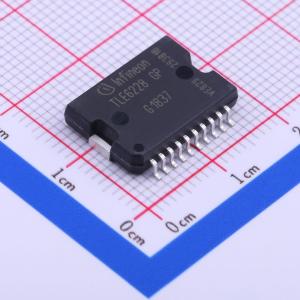

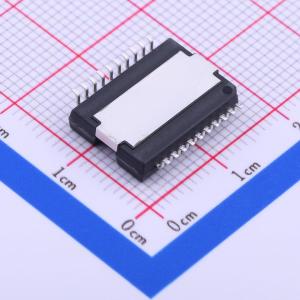

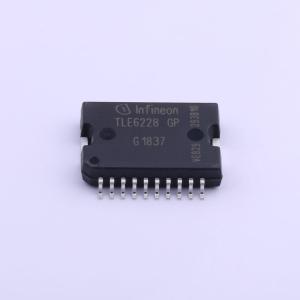

TLE6228GP
TLE6228GP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE6228GP
- 商品编号
- C127960
- 商品封装
- SOIC-20-EP-11mm
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 4.8V~32V | |
| 工作温度 | -40℃~+150℃ |
商品概述
采用智能功率技术（SPT）的四通道低端开关（2x5A/2x3A），具有四个独立输入和四个漏极开路DMOS输出级。通过嵌入式保护功能实现全面保护，专为汽车和工业应用设计。每个通道都有自己的状态信号用于诊断反馈。特别适用于防抱死制动系统（ABS）或动力总成系统。该集成电路专门设计用于驱动感性负载（继电器、电磁阀）。集成钳位二极管可在感性负载放电时限制输出电压。四个漏极开路逻辑输出指示集成电路的状态。可监测并发出以下状况信号：工作模式下的输出过载（包括负载短路到电源）、工作和非工作模式下的负载开路和负载短路到地、过温。
商品特性
- 短路保护
- 过温保护
- 过压保护
- 输入并行控制（PWM应用）
- 每个通道都有独立的诊断引脚
- 带集成散热区的Power - SO 20封装
- 低电流消耗的待机模式
- 与微控制器兼容的输入
- 静电放电（ESD）保护
- 绿色产品（符合RoHS标准）
- 通过AEC认证
应用领域
- 各种阻性和感性负载（继电器、电磁阀）
- 适用于12V和24V应用的与微控制器兼容的功率开关
- 汽车和工业控制系统中的螺线管控制开关
- 机器人控制
