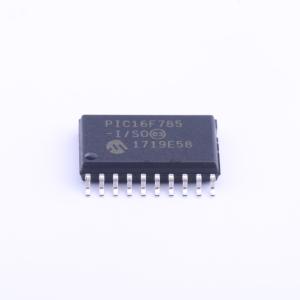

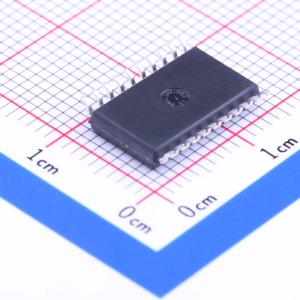

PIC16F785-I/SO
PIC16F785-I/SO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：仅需学习 35 条指令，除跳转指令外，其余均为单周期指令。 工作速度：DC-20 MHz 振荡器输入，DC-200 ns 指令周期。 中断能力。 8 级深硬件堆栈。 直接、间接和相对寻址模式。 高精度内部振荡器，出厂校准至 ±1%。 软件可选择 8 MHz 至 32 kHz 的频率范围。 可用软件调整
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC16F785-I/SO
- 商品编号
- C127940
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.984克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | 20MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 3.5KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 128Byte |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 256Byte | |
| I/O数量 | 17 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 仅需学习35条指令：除跳转指令外，其余均为单周期指令
- 工作速度：DC – 20 MHz振荡器输入，DC – 200 ns指令周期
- 中断能力
- 8级深硬件堆栈
- 直接、间接和相对寻址模式
- 高精度内部振荡器：出厂校准至±1%，软件可选择8 MHz至32 kHz的频率范围，可用软件调整，双速启动模式，用于关键应用的晶体故障检测，工作时切换时钟模式以节电
- 省电的休眠模式
- 宽工作电压范围（2.0V - 5.5V）
- 工业和扩展级温度范围
- 上电复位（Power-on Reset，POR）
- 上电延时定时器（Power-up Timer，PWRT）和振荡器启振定时器（Oscillator Start-up Timer，OST）
- 带软件控制选择的欠压复位（Brown-out Reset，BOR）
- 增强型低电流看门狗定时器（Watchdog Timer，WDT），带有片上振荡器（预分频器最大时，软件可选择的标称值为268秒），可用软件启动
- 带上拉/输入引脚的复用式主清零功能
- 可编程代码保护
- 高耐久性的闪存/EEPROM存储单元：闪存耐写次数达100,000次，EEPROM耐写次数达1,000,000次，闪存/数据EEPROM数据保存时间 > 40年
- 待机电流：2.0V时典型值为30 nA
- 工作电流：32 kHz、2.0V时典型值为8.5 μA，1 MHz、2.0V时典型值为100 μA
- 看门狗定时器电流：2.0V时典型值为1 μA
- Timer1振荡器电流：32 kHz、2.0V时典型值为2 μA
- 高速比较器模块，具有2个独立的模拟比较器，片上可编程比较器参考电压（CVREF）模块（VDD的%），1.2V带隙参考电压，可从外部访问比较器输入和输出，< 40 ns传播延时，2 mV失调电压，典型值
- 带有2个独立运放的运算放大器模块：3 MHz GBWP，典型值，可从外部访问所有I/O引脚
- 双相异步反馈PWM模块：带有可编程死区延时的互补输出，无限分辨率模拟占空比，用于多相PWM的同步输出/输入，最高PWM频率为FOSC/2
- A/D转换器：10位精度和14路通道（2路内部）
- 17个I/O引脚和1个只用作输入的引脚：高灌/拉电流能力，可直接驱动LED，引脚电平变化中断，独立可编程弱上拉
- Timer0：带有8位可编程预分频器的8位定时器/计数器
- 增强型Timer1：带有预分频器的16位定时器/计数器，外部门控输入模式，如果选用INTOSC模式，在LP模式下可选择OSC1或OSC2作为Timer1的振荡器
- Timer2：带有8位周期寄存器、预分频器和后分频器的8位定时器/计数器
- 捕捉、比较和PWM模块：16位捕捉，最大精度12.5 ns，比较，最大精度200 ns，带有1路输出通道的10位PWM，最高频率20 kHz
- 通过两个引脚进行在线串行编程（In-Circuit Serial ProgrammingTM，ICSPTM）
- 并联稳压器（仅限PIC16HV785）：5V稳压，4 mA至50 mA并联电流范围
