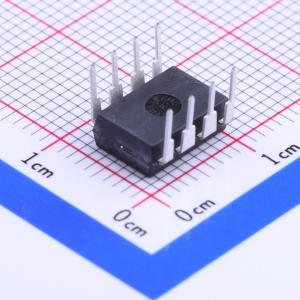

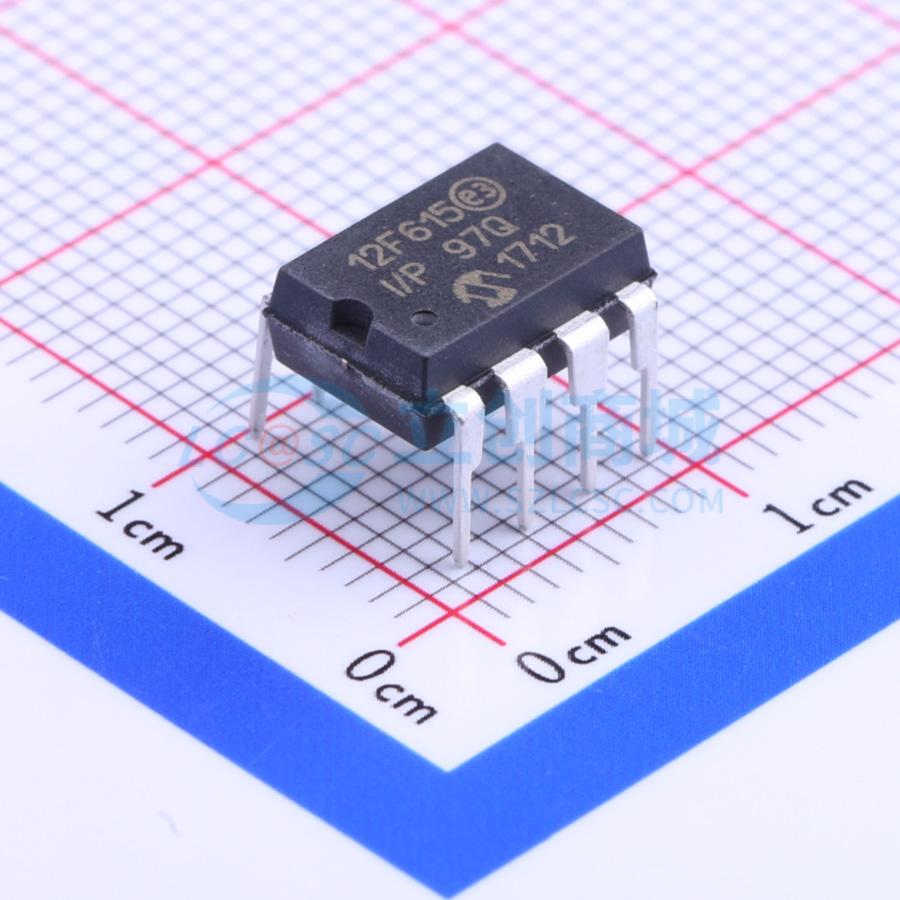

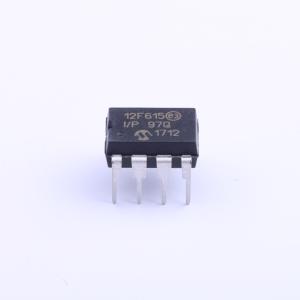

PIC12F615-I/P
PIC12F615-I/P
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8引脚8位CMOS闪存单片机，比较器&PWM&AD,3timer
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC12F615-I/P
- 商品编号
- C129718
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.97克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | 20MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 1.75KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 64Byte |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 5 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 仅需学习35条指令：除了跳转指令以外，所有指令都是单周期的
- 工作速度：DC －20 MHz振荡器/时钟输入；DC －200 ns指令周期
- 中断能力
- 8级深硬件堆栈
- 直接、间接和相对寻址模式
- 精确的内部振荡器：出厂时精度已校准到±1%，典型值；可软件选择频率范围：4 MHz或8 MHz
- 节能休眠模式
- 电压范围：PIC12F609/615/617：2.0V至5.5V；PIC12HV609/615：2.0V到用户定义的最大值
- 工业级和扩展级温度范围
- 上电复位（Power-on Reset，POR）
- 上电延时定时器（Power-up Timer，PWRT）和振荡器起振定时器（Oscillator Start-up Timer，OST）
- 欠压复位（Brown-out Reset，BOR）
- 带独立振荡器的看门狗定时器（Watchdog Timer，WDT）有利于可靠地工作
- 带上拉的主复位引脚，与输入功能复用
- 可编程代码保护
- 高耐用性闪存：闪存耐写次数达100,000次；闪存数据保存时间：>40年
- 自读/写程序存储器（仅限PIC12F617）
- 待机电流：2.0V时典型值为50 nA
- 工作电流：32 kHz、2.0V时典型值为11 μA；4 MHz、2.0V时典型值为260 μA
- 看门狗定时器电流：2.0V时典型值为1 μA
- 并联稳压器（仅限PIC12HV609/615）：5V稳压；4 mA到50 mA并联电流范围
- 5个I/O引脚和1个只用作输入的引脚
- 高灌/拉电流能力，可直接驱动LED；引脚电平变化中断或；引脚可单独编程的弱上拉
- 模拟比较器模块，具有：1个模拟比较器；片上可编程参考电压（CVREF）模块（VDD的%）；可从外部访问比较器输入和输出；内置滞后（软件可选择）
- Timer0：带有8位可编程预分频器的8位定时器/计数器
- 增强型Timer1：带有预分频器的16位定时器/计数器；外部Timer1门控（计数使能）；如果选用INTOSC模式，可选择连接在OSC1和OSC2之间的振荡器（工作在LP模式下）作为Timer1的振荡器；可选择系统时钟作为Timer1的振荡器
- 通过两个引脚进行在线串行编程（In-Circuit Serial ProgrammingTM，ICSPTM）
- 增强型捕捉/比较/PWM模块（仅限PIC12F615/617/HV615）：16位捕捉，最大分辨率12.5 ns；比较，最大分辨率200 ns；10位PWM，带有1或2路输出通道，1路输出通道可编程“死区”，最高频率20 kHz，自动关闭
- A/D转换器（仅限PIC12F615/617/HV615）：10位分辨率和4路通道，采样内部参考电压
- Timer2（仅限PIC12F615/617/HV615）：带有8位周期寄存器、预分频器和后分频器的8位定时器/计数器
