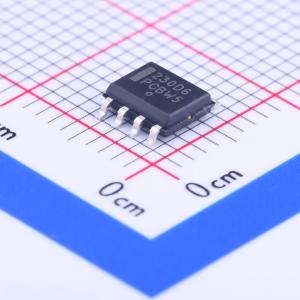

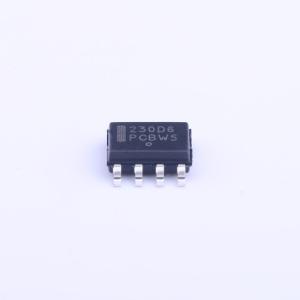

温馨提醒：图片仅供参考，商品以实物为准

NCP1230D65R2G

低待机功耗性能PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1230在实现中高功率开关电源（如笔记本适配器、离线电池充电器和消费电子设备）的低待机功耗方面取得了重大突破。NCP1230采用紧凑的8引脚封装（SOIC - 8、SOIC - 7或PDIP - 7），具备构建坚固高效电源所需的所有控制功能。NCP1230是一款带有内部斜坡补偿的电流模式控制器。NCP1230的独特特性之一是其事件管理方案，该方案可在待机期间禁用前端PFC电路，从而降低空载功耗。NCP1230在轻载时进入跳周期模式，同时将峰值电流限制在（标称峰值的25%），因此不会产生声学噪声。NCP1230具有高压启动电路，可省去外部元件并降低功耗。NCP1230还具备可用于过压保护（OVP）的内部锁存功能。当CS引脚电压高于3.0 V时，该锁存功能被触发，且只有将VCC引脚接地才能复位。真正的过载保护、内部2.5 ms软启动、内部前沿消隐、用于降低电磁干扰（EMI）的内部频率抖动等，都是NCP1230的重要特性。
品牌名称: onsemi(安森美)
商品型号: NCP1230D65R2G
商品编号: C129719
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

	属性	参数值
	最大占空比	85%
	特性	短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃
	反馈方式	副边反馈

商品概述

NCP1230在实现中高功率开关电源（如笔记本适配器、离线电池充电器和消费电子设备）的低待机功耗方面取得了重大突破。NCP1230采用紧凑的8引脚封装（SOIC - 8、SOIC - 7或PDIP - 7），具备构建坚固高效电源所需的所有控制功能。NCP1230是一款带有内部斜坡补偿的电流模式控制器。NCP1230的独特特性之一是其事件管理方案，该方案可在待机期间禁用前端PFC电路，从而降低空载功耗。NCP1230在轻载时进入跳周期模式，同时将峰值电流限制在（标称峰值的25%），因此不会产生声学噪声。NCP1230具有高压启动电路，可省去外部元件并降低功耗。 NCP1230还具备可用于过压保护（OVP）的内部锁存功能。当CS引脚电压高于3.0 V时，该锁存功能被触发，且只有将VCC引脚接地才能复位。真正的过载保护、内部2.5 ms软启动、内部前沿消隐、用于降低电磁干扰（EMI）的内部频率抖动等，都是NCP1230的重要特性。

商品特性

带内部斜坡补偿的电流模式操作
用于无损耗启动的内部高压启动电流源
极低的空载待机功耗
低峰值电流下的跳周期能力
直接连接PFC控制器以改善空载待机功耗
内部2.5 ms软启动
内部前沿消隐
锁存式初级过流和过压保护
独立于辅助电平的短路保护
用于改善电磁干扰特性的内部频率抖动
+500 mA / -800 mA峰值电流驱动能力
提供三种频率选项：65 kHz、100 kHz和133 kHz
直接连接光耦合器
提供用于瞬态和交流分析的SPICE模型
这是一款无铅器件

应用领域

笔记本等设备的高功率AC - DC适配器
离线电池充电器
机顶盒电源、电视、显示器等

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7V~18V
	开关频率	55kHz~72kHz
	耗散功率(Pd)	702mW
