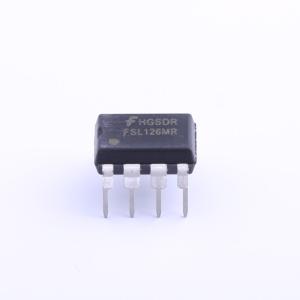

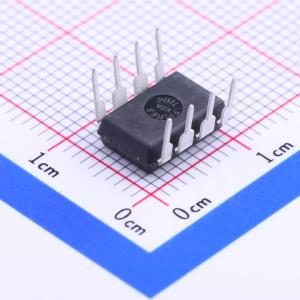

温馨提醒：图片仅供参考，商品以实物为准

FSL126MR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FSL126MR 集成了脉宽调制器 (PWM) 和 SenseFET，专门为高性能离线开关模式电源 (SMPS) 而设计，且外部组件数量极少。FSL126MR 包括集成的高压电源开关稳压器，将雪崩坚固的 SenseFET 与电流模式 PWM 控制块相结合。该集成式 PWM 控制器的功能包括：欠压锁定 (UVLO) 保护、前沿消隐 (LEB)、用于 EMI 衰减的频率发生器、优化的门极开/关驱动器、高温关断 (TSD) 保护，用于回路补偿的温度补偿精确电流源，以及故障保护电路。FSL126MR 提供了良好的软启动性能。与分立 MOSFET 和控制器或 RCC 开关转换器方案相比，FSL126MR 可以降低总部件数量、设计尺寸和重量；同时提高能效、生产力和系统可靠性。此器件提供了适用于经济高效的反激转换器设计的基础平台。
品牌名称: onsemi(安森美)
商品型号: FSL126MR
商品编号: C132708
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.02克(g)

商品参数

商品概述

FSL126MR集成了脉冲宽度调制器（PWM）和检测场效应晶体管（SenseFET），专为高性能离线开关模式电源（SMPS）设计，所需外部元件极少。FSL126MR包含集成高压功率开关稳压器，将耐雪崩的检测场效应晶体管与电流模式PWM控制模块相结合。集成的PWM控制器包括：欠压锁定（UVLO）保护、前沿消隐（LEB）、用于降低电磁干扰（EMI）的频率发生器、优化的栅极导通/关断驱动器、热关断（TSD）保护，以及用于环路补偿和故障保护电路的温度补偿精密电流源。FSL126MR具有良好的软启动性能。与分立MOSFET和控制器或RCC开关转换器解决方案相比，FSL126MR减少了元件总数、设计尺寸和重量，同时提高了效率、生产率和系统可靠性。该器件为设计经济高效的反激式转换器提供了一个理想的基础平台。

商品特性

内部耐雪崩检测场效应晶体管（650V）
在265VAC、空载且采用突发模式时，待机功耗低于50mW
具有频率调制功能的精密固定工作频率，用于降低EMI
内部启动电路
内置软启动：15ms
逐脉冲电流限制
多种保护功能：过压保护（OVP）、过载保护（OLP）、输出短路保护（OSP）、异常过流保护（AOCP）、带迟滞功能的内部热关断功能（TSD）
自动重启模式
欠压锁定（UVLO）
低工作电流：1.8mA
可调峰值电流限制

应用领域

用于VCR、机顶盒、DVD和DVCD播放器的开关模式电源
用于家用电器适配器的开关模式电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8V~26V
	开关频率	67kHz

	属性	参数值
	最大占空比	77%
	晶体管耐压	650V
	拓扑结构	反激式
	工作温度	-40℃~+105℃@(Ta)
