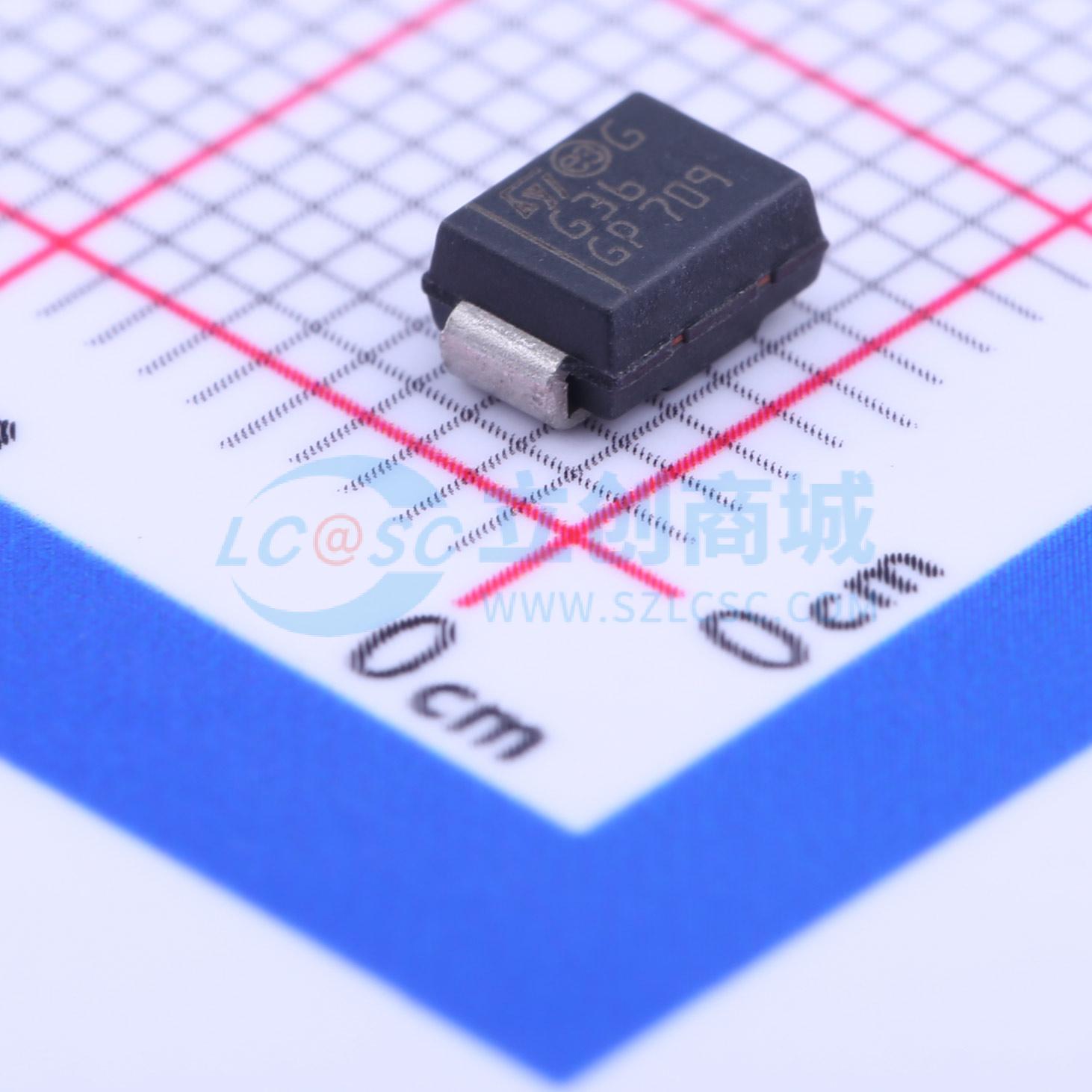

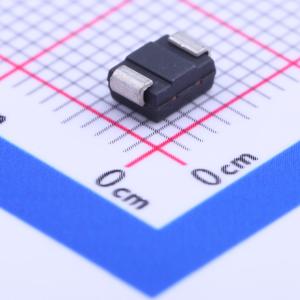

温馨提醒：图片仅供参考，商品以实物为准
STPS3L60U
电压:60V 电流:3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 60 V、3 A低压降轴向和SMB(flat) 低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS3L60U
- 商品编号
- C132769
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 620mV@3A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 3A | |
| 反向电流(Ir) | 150uA@60V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 100A |
商品概述
轴向和表面贴装的功率肖特基整流器，封装类型包括DO-201AD、DO-15、SMB和SMBflat。
商品特性
- 可忽略的开关损耗
- 低正向压降
- 规定的雪崩能力
- 脉冲测试条件：tp=380μs，δ<2%
- 传导损耗计算公式：P = 0.44 × I_F(AV) + 0.05 × I_F²(RMS)
- 环氧树脂符合UL94 V0标准
应用领域
- 开关模式电源
- 高频直流到直流转换器
- 低压高频逆变器
- 小型电池充电器
- 空间受限的应用（例如电信电池充电器）
