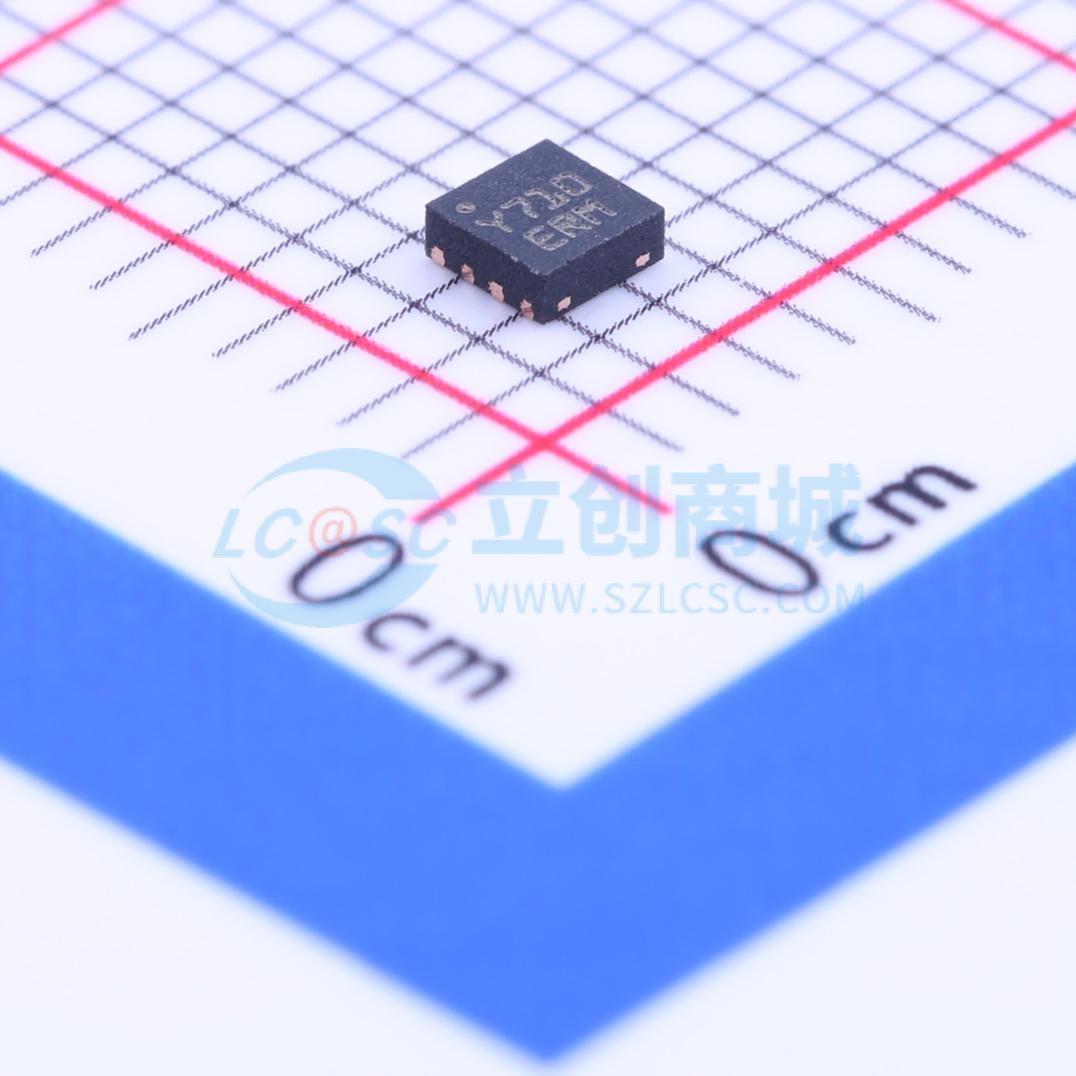

STM6520AQRRDG9F

Smart Reset™ 器件具备一项实用功能，可确保意外的短暂复位按钮闭合不会导致系统复位。这通过实现延长的 Smart Reset™ 输入延迟时间 (tSRC) 和组合式按钮输入来实现，二者共同确保安全复位，无需专门的复位按钮。 这种复位配置具有灵活性，可让应用程序区分软件生成的中断和硬系统复位。当输入按钮连接到微控制器的中断输入且短暂闭合时，仅会中断处理器。如果系统仍未正常响应，持续按下按钮达到延长的设置时间 tSRC，将通过复位输出对处理器进行硬复位。 STM6520 有两个组合式延迟 Smart Reset™ 输入 (SR0、SR1)，用户可选择两种延迟 Smart Reset™ 设置时间 (tSRC) 选项，典型值分别为 7.5 s 和 12.5 s，由双态 Smart Reset™ DSR 输入引脚选择。当 DSR 接地时，tSRC = 7.5 s；当连接到 VCC 时，tSRC = 12.5 s（典型值）。有两个复位输出，在两个 Smart Reset™ 输入均保持激活状态达到所选的 tSRC 延迟时间后，二者同时变为有效。输出保持置位状态，直到任一或两个输入变为无效逻辑电平（对于该器件，输出复位脉冲持续时间完全由按钮控制，即既未实现固定的也未实现最小的复位脉冲宽度，也未实现上电复位脉冲）。第一个复位输出 RST1 为低电平有效、开漏输出；第二个复位输出 RST2 为高电平有效、推挽输出。该器件可在 1.65 至 5.5 V 的宽 VCC 范围内完全正常工作。典型值低于 1.575 V 时，输入被忽略，输出被置为无效；置为无效的复位输出电平在低至 1.0 V 时仍有效。

• 双 Smart Reset™ 按钮输入，用户可选择延长的复位设置延迟（通过双态输入逻辑）：tSRC = 6、10 s（最小值）
• 按钮控制的复位脉冲持续时间（不保证固定或最小脉冲宽度）
• 无上电复位
• 双复位输出 RST1 - 低电平有效、开漏输出 – RST2 - 高电平有效、推挽输出
• 固定的 Smart Reset™ 输入逻辑电压电平
• 宽工作电压范围 1.65 V 至 5.5 V，无效复位输出电平在低至 1.0 V 时仍有效
• 低电源电流 1.5 μA
• 工作温度：-30 ℃ 至 +85 ℃
• TDFN8 封装：2 mm×2 mm×0.75 mm
• 符合 RoHS 标准

• 手机、智能手机
• 电子书
• MP3 播放器
• 游戏
• 便携式导航设备
