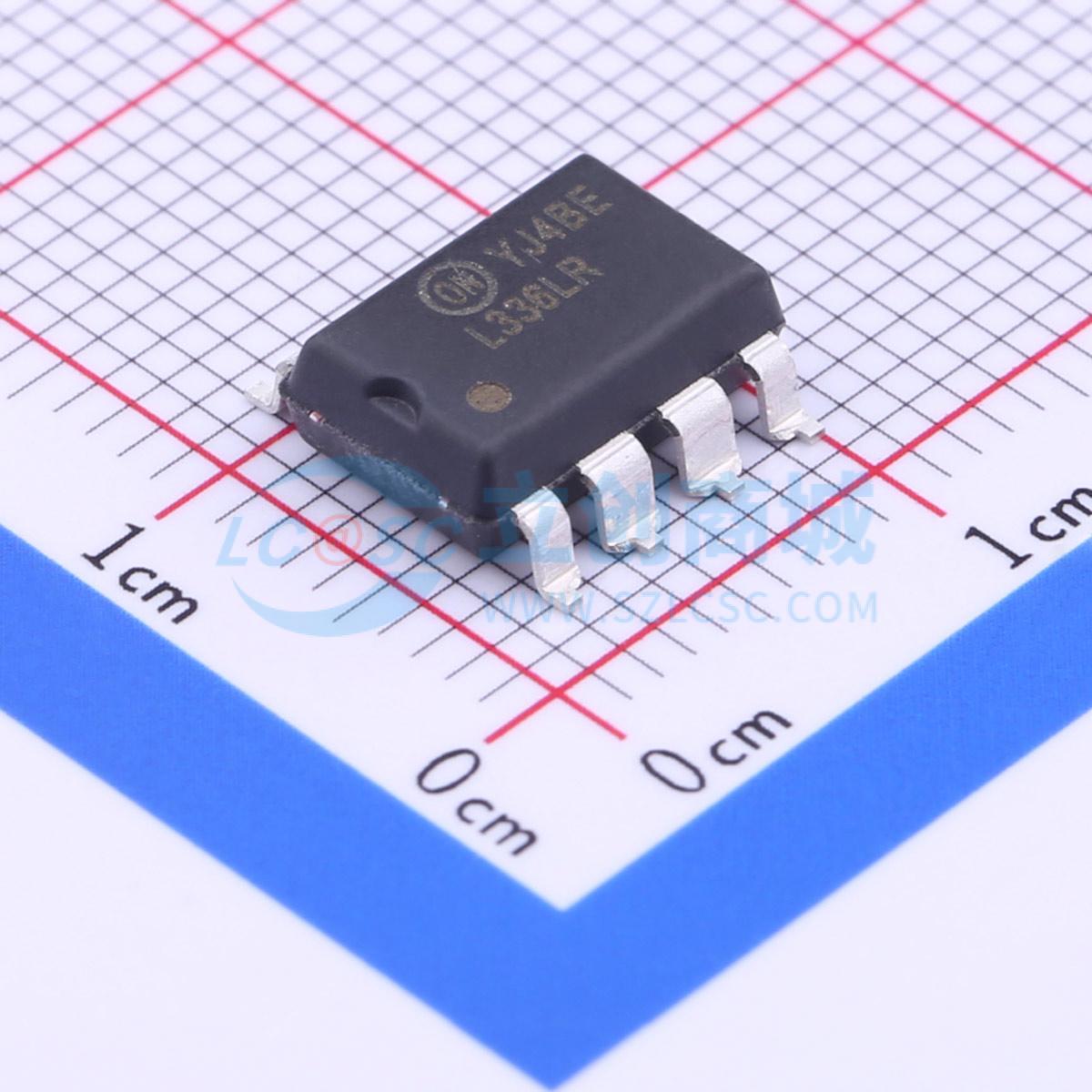

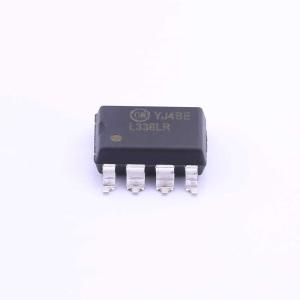

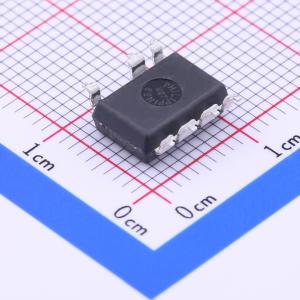

温馨提醒：图片仅供参考，商品以实物为准

FSL336LRLX

描述: FSL336LR 集成了脉宽调制 (PWM) 控制器和 SenseFET，专门为高性能离线降压、降压-升压和非分立反激开关模式电源 (SMPS) 而设计，且外部部件数量极小。此器件集成了一个高电压电源稳压器，可实现无辅助偏置绕组的运行。内部跨导放大器减少了用于反激补偿电路的外部组件。集成的 PWM 控制器包括：实现无外部偏置电路的 10 V 稳压器、欠压锁定 (UVLO) 保护、前缘间隔 (LEB)、优化的门极开/关驱动器、EMI 衰减器、高温关断 (TSD) 保护，用于回路补偿温度补偿精确电流源，以及故障保护电路。保护包括：过载保护 (OLP)、过电压保护 (OVP) 以及反馈开路保护 (FB_OLP)。FSL336LR 提供启动期间优秀的软启动性能。内部高电压启动开关和带有极低运行电流的突发模式运行降低了待机模式下的功率损耗。因此，输入电压为 230 VAC 时，可以在无外部偏置的情况下实现 120 mW 的功耗，外部偏置的情况下为 25 mW。
品牌名称: onsemi(安森美)
商品型号: FSL336LRLX
商品编号: C132706
商品封装: LSOP-7
包装方式: 编带
商品毛重: 0.565克(g)

商品参数

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式；降压式
	工作温度	-40℃~+125℃@(Tj)

商品概述

FSL336LR 集成脉宽调制器 (PWM) 和 senseFET，专为采用最少外部组件的高性能离线降压、升降压和非隔离反激式开关电源 (SMPS) 而设计。该设备集成了高电压功率调节器，在没有辅助偏压绕组的情况下工作。一个内部跨导放大器减少反馈补偿电路的外部元器件。集成的 PWM 控制器包括：用于无外部偏压电路的 10 V 调节器、欠压锁定 (UVLO)、前沿消隐-(LEB)、优化的栅极导通 / 关断驱动器、EMI 衰减器、热关断 (TSD)、用于环路补偿的温度补偿精密电流源和故障保护电路。保护功能包括：过载保护 (OLP)、过压保护 (OVP) 和反馈开路保护 (FB_OLP)。FSL336LR 在启动期间提供良好的软启动性能。内部高压启动开关和突发模式运行使用极低的工作电流降低了待机模式下的功耗。结果是，输入电压为 230V_AC 时，如果没有外部偏压，功耗可能达到 120 mW ，如果有外部偏压，功耗仅为 25 mW 。适用于家用电器和工业应用的 SMPS 用作辅助电源的开关电源

商品特性

内置雪崩耐用 SenseFET：650 V
固定工作频率：50 kHz
无负载功耗：< 25 mW （230V_AC 时，有外部偏压）< 120 mW （230V_AC 时，无外部偏压）
无需辅助偏压绕组
提供频率调制功能，可减少 EMI 辐射
逐脉冲限流
超低运行电流：250 μA
内置软启动和启动电路
可调节峰值限流
内置跨导（误差）放大器
提供各种保护：过载保护 (OLP)，过压保护 (OVP)，反馈开路保护 (FB_OLP)，热关断 (TSD) 固定的 650 ms 重启时间，用于安全自动重启所有保护功能

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	7V~26V
	开关频率	50kHz
