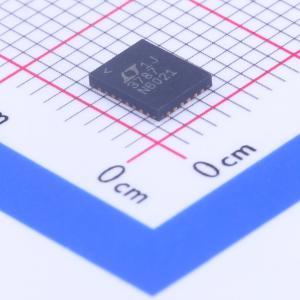

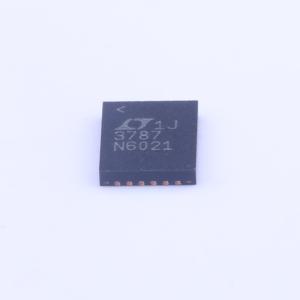

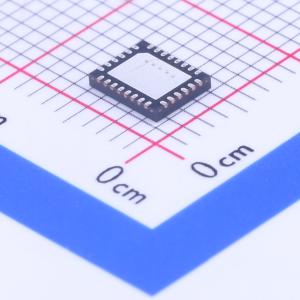

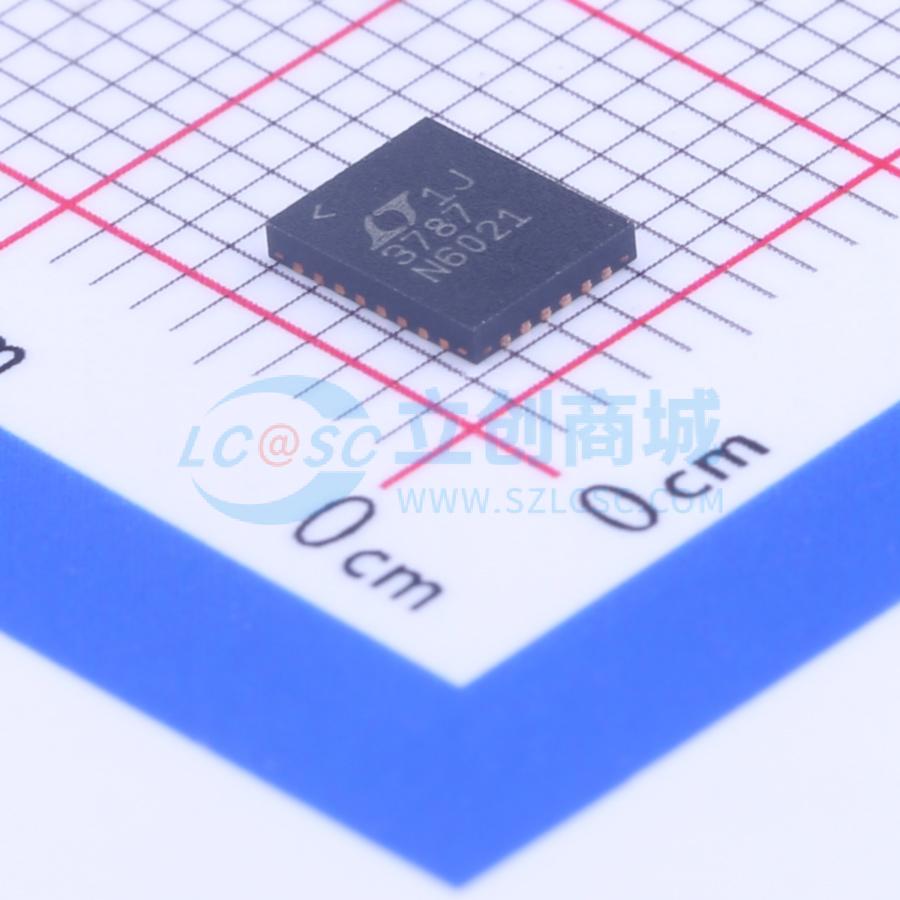

LTC3787EUFD#PBF
多相同步升压转换器控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC3787是一款高性能的多相单输出同步升压转换器控制器,驱动两个N沟道功率MOSFET阶段,采用同步整流技术,提高效率,减少功率损耗,适用于高功率升压应用。输入电压范围为4.5V至38V,输出电压最高可达60V,具有低静态电流和可编程固定频率等功能。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3787EUFD#PBF
- 商品编号
- C117351
- 商品封装
- QFN-28-EP(4x5)
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 4.5V~38V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 50kHz~900kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 135uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LTC3787是一款高性能的PolyPhase单输出同步升压控制器，驱动两个N沟道功率MOSFET阶段异相工作。多相操作减少了输入和输出电容的需求，并允许使用比单相等效更小的电感。同步整流提高了效率，降低了功率损耗，并减轻了热需求，从而支持高功率升压应用。
4.5V至38V的输入电源范围涵盖了广泛的系统架构和电池化学成分。当从升压转换器的输出或另一个辅助电源供电时，LTC3787在启动后可以从低至2.5V的输入电源工作。工作频率可以设置在50kHz至900kHz范围内，或者通过内部PLL与外部时钟同步。PolyPhase操作允许LTC3787配置为2相、3相、4相、6相和12相操作。
SS引脚在启动期间使输出电压斜坡上升。PLLIN/MODE引脚选择Burst Mode操作、脉冲跳跃模式或轻负载下的强制连续模式。
应用领域
- 工业
- 汽车
- 医疗
