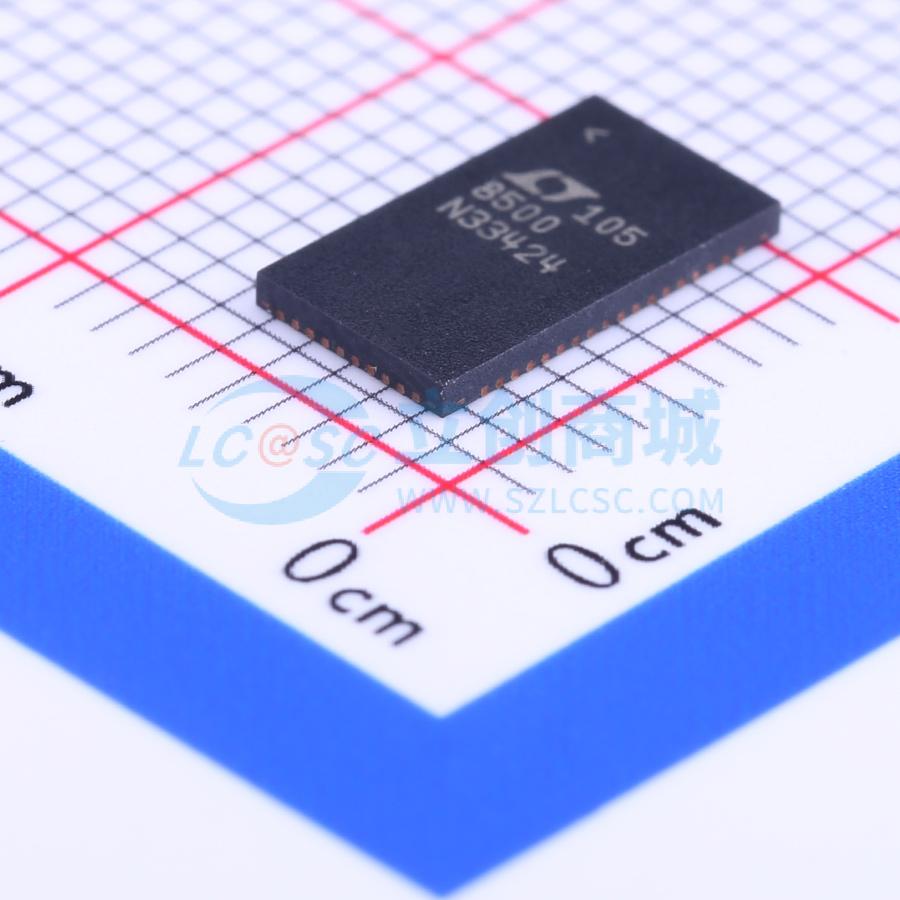

温馨提醒：图片仅供参考，商品以实物为准

LT8500EUHH#PBF

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LT8500EUHH#PBF
商品编号: C117357
商品封装: QFN-56-EP(5x9)
包装方式: 管装
商品毛重: 0.5克(g)

商品概述

LT8500是一款具有48个独立通道的脉冲宽度调制(PWM)生成器。每个通道都有一个单独可调的12位（4096步）PWM寄存器和一个6位（64步）±50%校正寄存器。所有控制均可通过简单的串行数据接口进行编程。三组各16个通道可以配置为彼此相位差120°运行。

LT8500具有两个诊断信息标志：同步错误和开路LED。这些标志连同额外的状态信息，在状态读回期间通过串行数据接口发送。50MHz级联串行数据接口包括缓冲和偏斜平衡，使该芯片适用于需要大量PWM的应用，如大屏幕LCD动态背光和单色、多色及全彩LED显示。LT8500也非常适合控制三个LT3595A LED驱动器。

商品特性

3V 至 5.5V 输入电压
48 路独立 PWM 输出
TTL/CMOS 逻辑 50MHz 串行数据接口
12 位（4096 级）PWM 宽度分辨率
6 位（64 级）PWM 校正（±50% 的编程 PWM 宽度）
最高 6.1kHz PWM 频率（PWMCK=25MHz）
相移选项可减少开关噪声
直接控制三个 LT3595A 16 通道 LED 驱动器
诊断信息：同步错误/开路 LED 标志
56 引脚（6mmx6mmx0.78mm）TLA QFN 封装

应用领域

大屏幕显示LED背光
单色、多色、全彩LED显示屏
LED广告牌和标识牌
电机控制
工业控制
自动化测试仪器
机器人技术

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	开关频率	50MHz
	通道数	48

	属性	参数值
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+125℃
