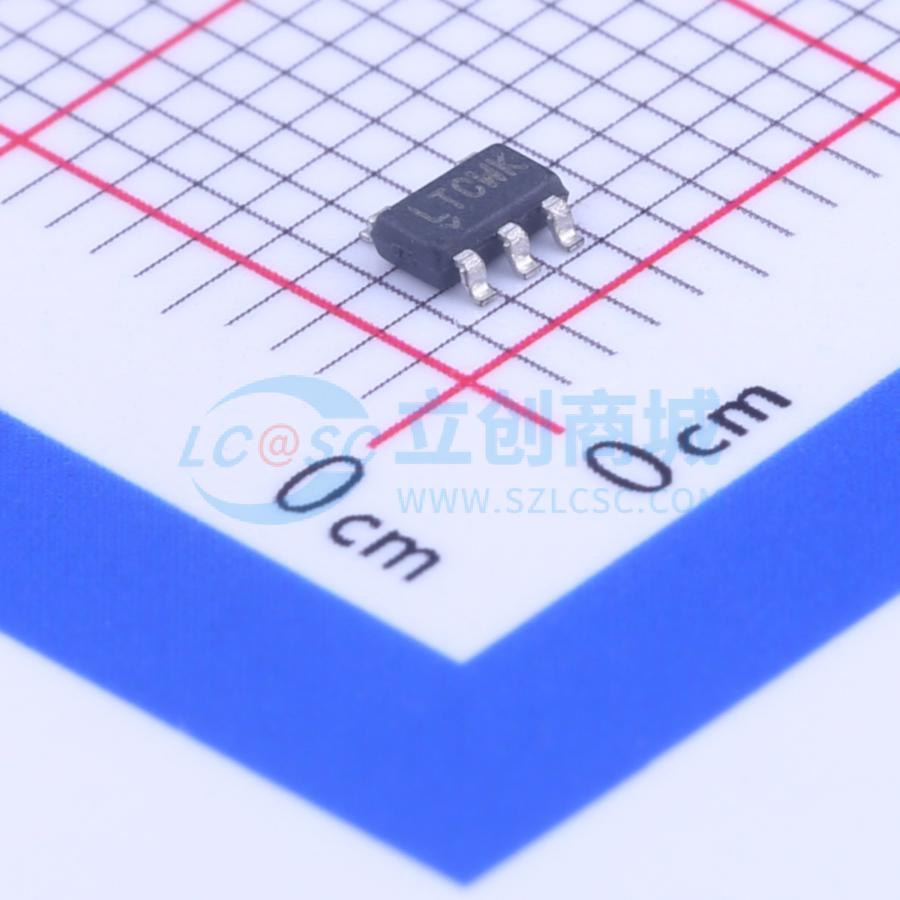

LT6106CS5#TRPBF

36V低成本高端电流检测，采用SOT-23封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款多功能高端电流检测放大器。出色的器件特性提供了设计灵活性：最大失调电压为250μV，最大输入偏置电流为40nA。每个器件的增益由两个电阻设置，精度优于1%。通过外部检测电阻（分流电阻）两端的电压来监测电流。内部电路将输入电压转换为输出电流，允许将高共模电压上的小检测信号转换为接地参考信号。低直流失调允许监测非常小的检测电压。因此，可以使用小阻值的分流电阻，从而将分流器中的功率损耗降至最低。2.7V至44V的宽输入电压范围、高精度和宽工作温度范围，使其非常适合汽车、工业和电源管理应用。极低的电源电流也使其适用于低功耗和电池供电应用。
品牌名称: ADI(亚德诺)
商品型号: LT6106CS5#TRPBF
商品编号: C117358
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

LT6106 是一款多功能高端电流检测放大器。出色的器件特性提供了设计灵活性：最大失调电压为 250μV，最大输入偏置电流为 40nA。每个器件的增益由两个电阻设置，精度优于 1%。 LT6106 通过外部检测电阻（分流电阻）两端的电压来监测电流。内部电路将输入电压转换为输出电流，可将高共模电压下的小检测信号转换为以地为参考的信号。低直流失调允许监测非常小的检测电压。因此，可以使用小阻值的分流电阻，从而将分流器中的功率损耗降至最低。 2.7V 至 44V 的宽输入电压范围、高精度和宽工作温度范围使 LT6106 非常适合汽车、工业和电源管理应用。LT6106 极低的电源电流也使其适用于低功耗和电池供电的应用。

商品特性

增益可通过两个电阻配置
低失调电压：最大 250µV
输出电流：最大 1mA
电源范围：2.7V 至 36V，绝对最大 44V
低输入偏置电流：最大 40nA
电源抑制比（PSRR）：最小 106dB
低电源电流：典型值 65μA，V⁺ = 12V
工作温度范围：-40℃ 至 125℃
低外形（1mm）ThinSOT 封装

应用领域

电流分流测量
电池监测
电源管理
电机控制
灯具监测
过流和故障检测

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电流感应放大器
	共模电压	2.7V~36V
	带宽	200kHz
	输入偏置电流(Ib)	65nA
	输入失调电压(Vos)	150uV
	工作温度	-40℃~+125℃

	属性	参数值
	最大电源宽度(Vdd-Vss)	36V
	单电源	2.7V~36V
	静态电流(Iq)	65uA
	输出电流	1mA
	输入失调电压温漂(Vos TC)	1uV/℃
	输入失调电流(Ios)	1nA
