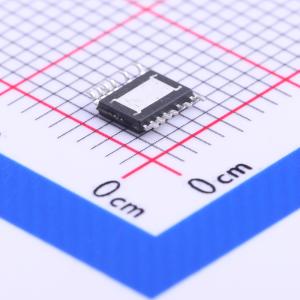

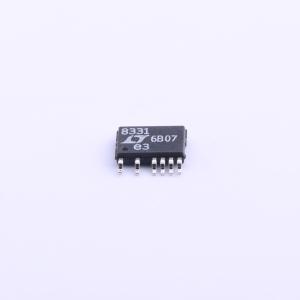

温馨提醒：图片仅供参考，商品以实物为准

LT8331EMSE#PBF

宽输入电压范围的低静态电流DC-DC转换器

描述: LT8331是一款电流模式DC/DC转换器,具有140V、0.5A的开关,可在4.5V至100V的输入电压范围内工作。它支持升压、SEPIC、反激和反相配置,具有超低静态电流和低纹波特性。
品牌名称: ADI(亚德诺)
商品型号: LT8331EMSE#PBF
商品编号: C117375
商品封装: MSOP-12
包装方式: 管装
商品毛重: 0.5克(g)

商品参数

商品概述

Z8331 是一款电流模式 DC/DC 转换器，具有 140V、0.5A 开关，工作输入电压范围为 4.5V 至 100V。凭借独特的单反馈引脚架构，它能够实现升压、SEPIC、反激或反相配置。Burst Mode 操作的静态电流低至 6μA，即使在非常低的输出电流下也能保持高效率，同时使典型输出纹波低于 20mV。

内部补偿的电流模式架构使得在宽范围的输入和输出电压下稳定运行，并且可编程开关频率在 100kHz 至 500kHz 之间。SYNC/MODE 引脚允许同步到外部时钟。它还可以用于选择 Burst Mode 或脉冲跳过模式。为了提高效率，BIAS 引脚可以接受第二个输入来为 INTVCC 调节器供电。其他功能包括频率折返和可编程软启动，以控制启动期间的电感电流。

LT8331 采用热增强型 MSOP 封装，去除了四个引脚以实现高电压间距。

商品特性

宽输入电压范围：4.5V至100V
超低静态电流和低纹波
突发模式操作：l0 = 6μA
0.5A，140V功率开关
单反馈引脚实现正或负输出电压编程
可编程频率（100kHz至500kHz）
可同步到外部时钟
用于提高效率的BIAS引脚
可编程欠压锁定（UVLO）
增强散热的高压MSOP封装

应用领域

工业用
汽车
电信
医疗诊断设备
移动电子设备

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(37个/管，最小起订量 1036 个)

个

起订量：1036 个37个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~100V
	输出电压	-
	输出电流	-
	开关频率	100kHz~500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	SEPIC；升压式；反相式；反激式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
