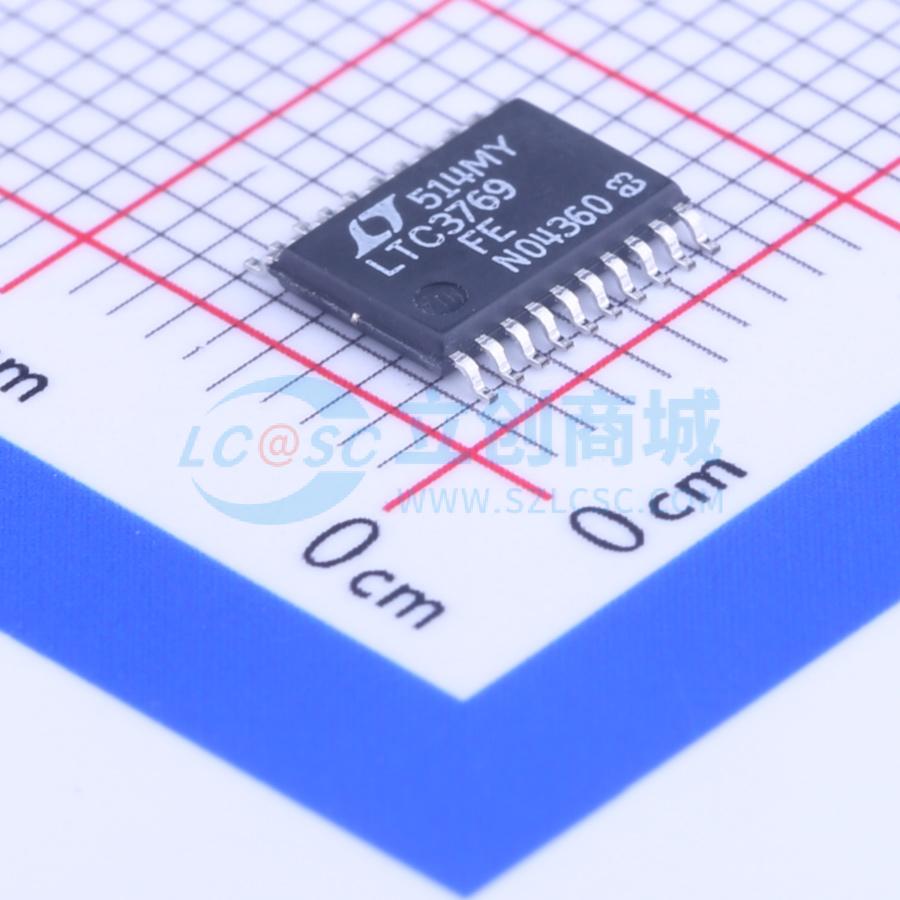

温馨提醒：图片仅供参考，商品以实物为准

LTC3769EFE#PBF

60V、低 IQ、同步升压型控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3769是一款高性能单输出同步升压转换器控制器，可驱动全N沟道功率MOSFET级。同步整流可提高效率、降低功率损耗并减轻散热要求，简化高功率升压应用。28μA的无负载静态电流可延长电池供电系统的工作时间
品牌名称: ADI(亚德诺)
商品型号: LTC3769EFE#PBF
商品编号: C117405
商品封装: TSSOP-20-EP
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

一款高性能单输出同步升压转换器控制器，可驱动全 N 沟道功率 MOSFET 级。同步整流可提高效率、降低功率损耗并减轻散热要求，简化高功率升压应用。28μA 的空载静态电流可延长电池供电系统的运行时间。 4.5V 至 60V 的输入电源范围涵盖了广泛的系统架构和电池类型。当由升压转换器的输出或其他辅助电源偏置时，启动后它可以低至 2.3V 的输入电源运行。工作频率可在 50kHz 至 900kHz 范围内设置，或使用内部 PLL 与外部时钟同步。 SS 引脚在启动期间对输出电压进行斜坡控制。PLLIN/MODE 引脚可在轻载时选择突发模式、脉冲跳跃模式或强制连续模式。

商品特性

同步操作，实现最高效率和降低散热
宽 VIN 范围：4.5V 至 60V（绝对最大 65V）
启动后可低至 2.3V 运行
输出电压高达 60V
±1% 的 1.200V 参考电压
RSENSE 或电感 DCR 电流检测
同步 MOSFET 具备 100% 占空比能力
低静态电流：28μA
可锁相频率（75kHz 至 850kHz）
可编程固定频率（50kHz 至 900kHz）
电源正常输出电压监控
低关断电流：4μA
内部 LDO 由 VBIAS 或 EXTVCC 为栅极驱动器供电
热增强型薄型 24 引脚 4mm × 4mm QFN 封装和 20 引脚 TSSOP 封装

应用领域

工业
汽车
医疗

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(74个/管，最小起订量 1 个)

个

起订量：1 个74个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4.5V~60V
	输出电流	-
	开关频率	760kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	28uA
	开关管(内置/外置)	外置
	输出类型	可调
