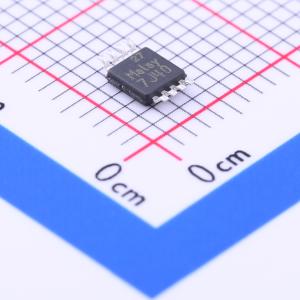

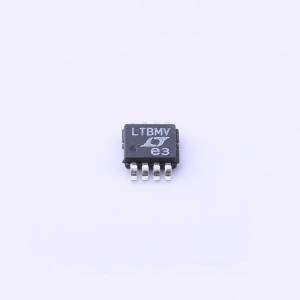

温馨提醒：图片仅供参考，商品以实物为准

LT6100IMS8#PBF

精准、增益可选高压侧电流检测放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款完整的微功耗、精密、高端电流检测放大器，可通过外部检测电阻两端的电压来监测单向电流。只需连接或悬空两个增益选择引脚，即可获得10、12.5、20、25、40、50V/V的固定增益，所有增益的增益精度优于0.5%。检测输入电压范围为4.1V至48V，能承受全电源的差分电压，可监测MOSFET开关或保险丝两端的电压，输入也能承受反接电池的情况。输入失调电压低至300μV，CMRR和PSRR超过105dB，具有较宽的动态范围，还提供了一个滤波引脚，可通过单个电容轻松实现信号滤波
品牌名称: ADI(亚德诺)
商品型号: LT6100IMS8#PBF
商品编号: C117412
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.333克(g)

商品参数

	属性	参数值
	差分电压	-48V~+48V
	最大电源宽度(Vdd-Vss)	36V
	单电源	2.7V~36V
	静态电流(Iq)	60uA
	输出电流	15mA
	输入失调电压温漂(Vos TC)	3uV/℃
	压摆率(SR)	0.05V/us
	共模抑制比(CMRR)	120dB

商品概述

LT6100是一款完整的微功耗、精密高端电流检测放大器。LT6100通过外部检测电阻两端的电压来监测单向电流。只需对两个增益选择引脚进行短接或浮空操作，即可获得10、12.5、20、25、40、50V/V的固定增益。所有增益的精度均优于0.5%。 LT6100的检测输入电压范围为4.1V至48V，能够承受全电源的差分电压。这使得它可以监测MOSFET开关或保险丝两端的电压。该器件的输入还能承受电池反接情况。输入失调电压低至300µV。共模抑制比（CMRR）和电源抑制比（PSRR）超过105dB，具有较宽的动态范围。提供了一个滤波引脚，可通过单个电容轻松实现信号滤波。 LT6100具有独立的电源输入，工作电压范围为2.7V至36V，仅消耗60µA电流。当VCC关断时，检测引脚偏置关闭。无论检测电压如何，这都能防止对被监测电路造成负载影响。LT6100提供8引脚DFN和MSOP封装。

商品特性

输入失调电压：300µV（最大值）
检测输入电压最高可达48V
增益精度为0.5%
引脚可选增益：10、12.5、20、25、40、50V/V
独立电源：2.7V至36V
工作电流：60µA
检测输入电流（VCC关断时）：1nA
电池反接保护至 -48V
缓冲输出
噪声滤波输入
工作温度范围：-40°C至125°C
提供8引脚DFN和MSOP封装

应用领域

电池监测
保险丝监测
便携式和蜂窝电话
便携式测试/测量系统

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	48V
	增益	50V/V
	带宽	150kHz
	输入偏置电流(Ib)	10uA
	输入失调电压(Vos)	80uV
	工作温度	-40℃~+125℃
