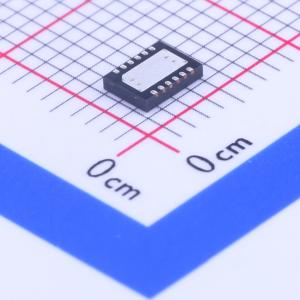

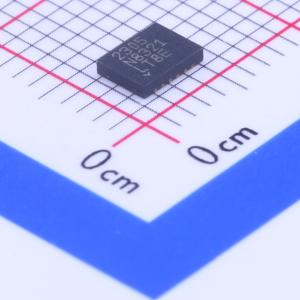

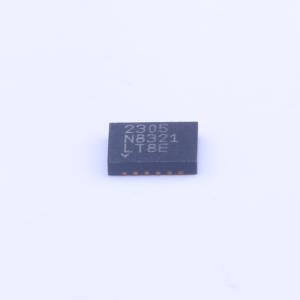

温馨提醒：图片仅供参考，商品以实物为准

LTC2305IDE#PBF

具有I2C兼容型接口的双通道、12位ADC

描述: 低噪声、低功耗、1-/2-通道、12位逐次逼近寄存器ADC，具有I2C兼容串行。
品牌名称: ADI(亚德诺)
商品型号: LTC2305IDE#PBF
商品编号: C117425
商品封装: DFN-12(3x4)
包装方式: 管装
商品毛重: 0.333克(g)

商品参数

商品概述

LTC2301/LTC2305是低噪声、低功耗、1/2通道、12位逐次逼近型ADC，具有I²C兼容串行接口。这些ADC内置基准电压源和全差分采样保持电路，可降低共模噪声。LTC2301/LTC2305采用内部时钟工作，转换时间仅1.3μs。 LTC2301/LTC2305采用单5V电源供电，在1ksps吞吐量速率下仅消耗300μA电流。ADC在不进行转换时进入休眠模式，降低功耗。 LTC2301/LTC2305提供小型12引脚4mm×3mm DFN和12引脚MSOP封装。内部2.5V基准电压源进一步减少了PCB板空间需求。低功耗和小尺寸使LTC2301/LTC2305非常适合电池供电和便携式应用，而两线I²C兼容串行接口使这些ADC非常适合空间受限的系统。

商品特性

12位分辨率
低功耗：1ksps时为1.5mW，休眠模式下为35μW
14ksps吞吐量速率
内置基准电压源
低噪声：SNR = 73.5dB
保证无失码
单5V电源供电
两线I²C兼容串行接口，有9个地址加一个全局地址用于同步
快速转换时间：1.3μs
1通道（LTC2301）和2通道（LTC2305）版本
单极性或双极性输入范围（软件可选）
内置转换时钟
保证在-40°C至125°C（MSOP封装）温度范围内正常工作
12引脚4mm×3mm DFN和12引脚MSOP封装

应用领域

工业过程控制
电机控制
加速度计测量
电池供电仪器
隔离和/或远程数据采集
电源监控

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(91个/管，最小起订量 1001 个)

个

起订量：1001 个91个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	14kHz
	通道数	2
	工作电压	4.75V~5.25V
	接口类型	I2C

	属性	参数值
	差分输入	是
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	信噪比	73.5dB
	基准电压源温漂	25ppm/℃
