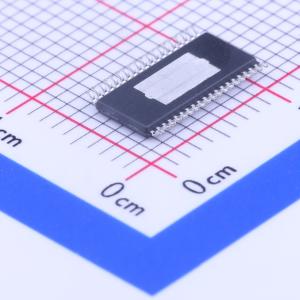

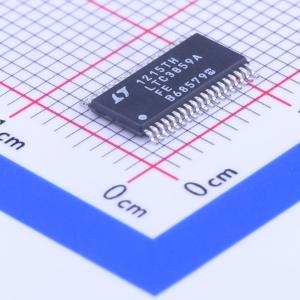

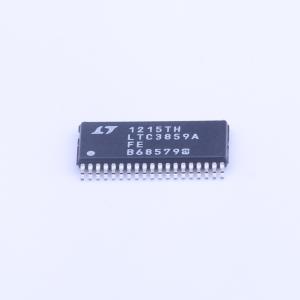

温馨提醒：图片仅供参考，商品以实物为准
LTC3859AEFE#pbf
低静态电流、三路输出、同步降压/降压/升压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC3859A是一款高性能三路输出（降压/降压/升压）同步DC/DC开关调节器控制器,可驱动所有N通道功率MOSFET阶段。它具有宽4.5V至38V输入电压范围,即使在冷启动条件下也能保持输出调节。该控制器支持双降压加单升压同步控制,具有改进的突发模式操作性能。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3859AEFE#pbf
- 商品编号
- C117434
- 商品封装
- TSSOP-38-EP-4.4mm
- 包装方式
- 管装
- 商品毛重
- 0.392克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 4.5V~38V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 50kHz~900kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 3 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
LTC3859A是一款高性能的三输出（降压/降压/升压）同步DC/DC开关稳压器控制器，可驱动所有N沟道功率MOSFET级。恒定频率电流模式架构允许高达850kHz的可锁相开关频率。LTC3859A可在4.5V至38V的宽输入电源范围内工作。当由升压转换器的输出或其他辅助电源偏置时，LTC3859A在启动后可在低至2.5V的输入电源下工作。 55μA的无负载静态电流可延长电池供电系统的运行时间。OPTI-LOOP补偿可在广泛的输出电容和ESR值范围内优化瞬态响应。LTC3859A的特性包括：降压输出采用0.8V精密基准电压，升压输出采用1.2V基准电压，以及一个电源正常输出指示。PLLIN/MODE引脚可在轻载时选择突发模式操作、脉冲跳跃模式或连续电感电流模式。 与LTC3859相比，当输入电压高于稳压输出电压时，LTC3859A的升压控制器在突发模式操作下具有更优性能。
商品特性
- 双降压加单升压同步控制器
- 输出在冷启动降至2.5V时仍能保持稳压
- 低工作静态电流：55μA（单通道开启）
- 宽偏置输入电压范围：4.5V至38V
- 降压输出电压范围：0.8V ≤ VOUT ≤ 24V
- 升压输出电压高达60V
- RSENSE或DCR电流检测
- 即使在突发模式操作下，升压同步MOSFET也能实现100%占空比
- 可锁相频率（75kHz至850kHz）
- 可编程固定频率（50kHz至900kHz）
- 轻载时可选择连续、脉冲跳跃或低纹波突发模式操作
- 极低的降压压差操作：99%占空比
- 可调输出电压软启动或跟踪
- 低关断静态电流：14μA
- 小型38引脚5mm × 7mm QFN和TSSOP封装
应用领域
- 汽车常通和启停系统
- 电池供电的数字设备
- 分布式直流电源系统
- 多输出降压-升压应用
