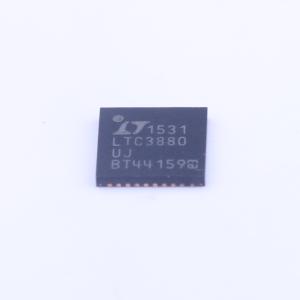

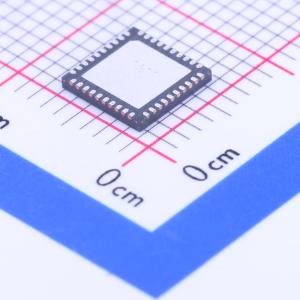

温馨提醒：图片仅供参考，商品以实物为准
LTC3880EUJ#PBF
具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3880EUJ#PBF
- 商品编号
- C117389
- 商品封装
- QFN-40-EP(6x6)
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 500mV~5.4V | |
| 输出电流 | - | |
| 开关频率 | 250kHz~1MHz | |
| 工作温度 | -40℃~+105℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
双输出多相降压 DC/DC 控制器，带数字电源系统管理
LTC3880/LTC3880-1 是具有 I2C 基础的 PMBus 兼容串行接口的双多相 DC/DC 同步降压开关调节器控制器。这些控制器采用恒定频率、电流模式架构，并由带有图形用户界面 (GUI) 的 LTpowerPlay 软件开发工具支持。开关频率、输出电压和设备地址可以通过外部配置电阻进行编程。参数可以通过数字接口设置或存储在 EEPROM 中。通过总线接口可以读取电压、电流、内部/外部温度和故障状态。LTC3880 集成了一个 5V 线性调节器，而 LTC3880-1 使用外部 5V 电源以实现最小功率损耗。
遥测读回包括 VIN、IIN、VOUT、IOUT、温度和故障。可编程功能包括电压、电流限制、数字软启动/停止、排序、裕度调整、过压/欠压保护以及频率同步（250kHz 至 1MHz）。该控制器提供 ±0.5% 的输出电压精度，在整个温度范围内集成 16 位 ADC、带 ECC 和故障记录的内部 EEPROM 以及集成强大的 N 沟道 MOSFET 栅极驱动器。
电源转换：
- 宽 VIN 范围：4.5V 至 24V
- VOUT 范围：0.5V 至 5.4V（VOUT0 上为 4V）
- 模拟电流模式控制环路
- 支持预偏置负载下的上电
- 最多支持 6 相的精确多相电流共享
- 提供 40 引脚 (6mm x 6mm) QFN 封装
应用：
- 大电流分布式电源系统
- 电信、数据通信和存储系统
- 智能节能电源调节
应用领域
- 高电流分布式电源系统
- 电信、数据通信和存储系统
- 智能节能电源调节
