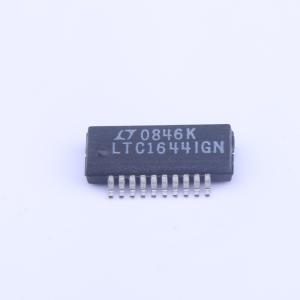

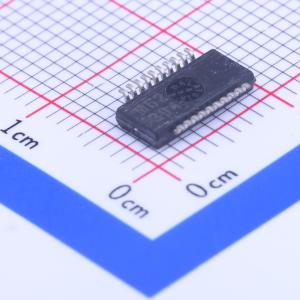

LTC1644IGN#pbf

LTC1644是一款热插拔TM控制器，可使电路板安全地插入和拔出CompactPCI总线插槽。外部N沟道晶体管控制3.3V/5V电源，片上开关控制–12V和12V电源。3.3V和5V电源可按可编程速率上电。电子断路器可保护所有四路电源免受过流故障影响。PWRGD输出指示所有电源电压是否在容差范围内。OFF/ON引脚用于循环控制电路板电源或复位断路器。PRECHARGE输出可在插卡和拔卡期间为总线I/O引脚提供偏置。PCI_RST#与HEALTHY#在片上组合，以生成LOCAL_PCI_RST#。

• 允许在带电的CompactPCITM总线上安全插入和拔出电路板
• 控制–12V、3.3V、5V和12V电源
• 带断路器的可调折返式电流限制
• 双级断路器保护5V和3.3V电源免受过流和短路故障影响
• 片上LOCAL_PCI_RST#逻辑
• PRECHARGE输出在插卡和拔卡期间为I/O引脚提供偏置
• 可调电源电压上电速率

• 热插拔电路板至CompactPCI总线
