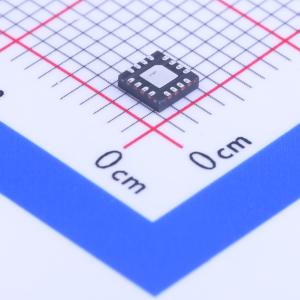

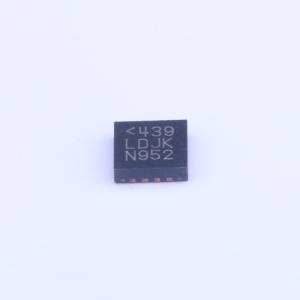

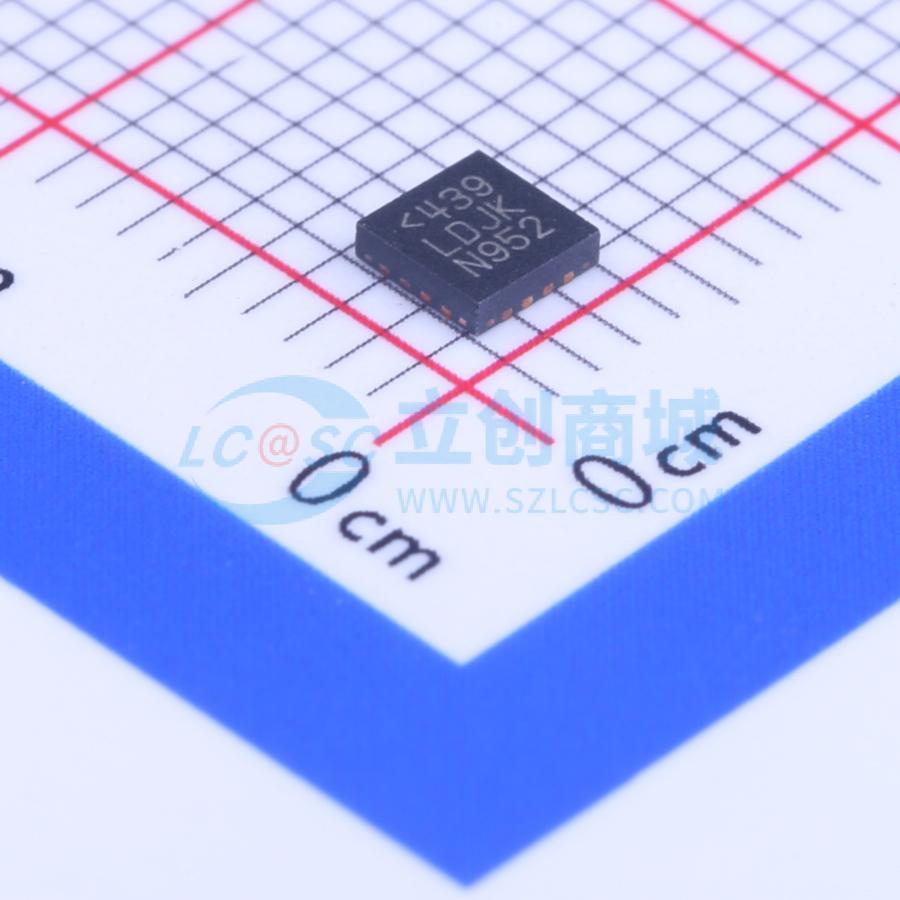

温馨提醒：图片仅供参考，商品以实物为准

LTC3775IUD#PBF

高频、同步降压、电压模式 DC/DC 控制器

品牌名称: ADI(亚德诺)
商品型号: LTC3775IUD#PBF
商品编号: C117377
商品封装: QFN-16-EP(3x3)
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

商品概述

LTC3775是一款高效同步降压开关式DC/DC控制器，可在4.5V至38V的输入电源电压下驱动全N沟道功率MOSFET级。专利的线路前馈补偿电路和高带宽误差放大器可实现极快的线路和负载瞬态响应。 30ns的低最小导通时间可实现高降压比，允许极低的占空比。MOSFET的RDS(ON)电流检测可最大限度提高效率。或者，也可使用检测电阻以实现更高的电流限制精度。通过持续监测顶部和底部MOSFET两端的电压，可实现对电感电流的逐周期控制，该控制可通过外部电阻进行配置。软启动功能可在启动期间控制占空比，使输出电压平稳上升。工作频率可由用户在250kHz至1MHz范围内进行编程，也可与外部时钟同步。

商品特性

宽VIN范围：4.5V至38V
线路前馈补偿
低最小导通时间：<30ns
强大的片上MOSFET驱动器
前沿调制电压模式控制
0.6V参考电压在全温度范围内的精度为±0.75%
VOUT范围：0.6V至0.8VIN
可编程的逐周期峰值电流限制
检测电阻或RDS(ON)电流检测
可编程软启动
可同步的固定频率范围为250kHz至1MHz
可选的脉冲跳跃或强制连续工作模式
低关断电流：典型值为14μA
具有散热增强功能的16引脚MSOP和3mm×3mm QFN封装

应用领域

汽车系统
电信和工业电源
负载点应用

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(121个/管，最小起订量 1089 个)

个

起订量：1089 个121个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~38V
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
