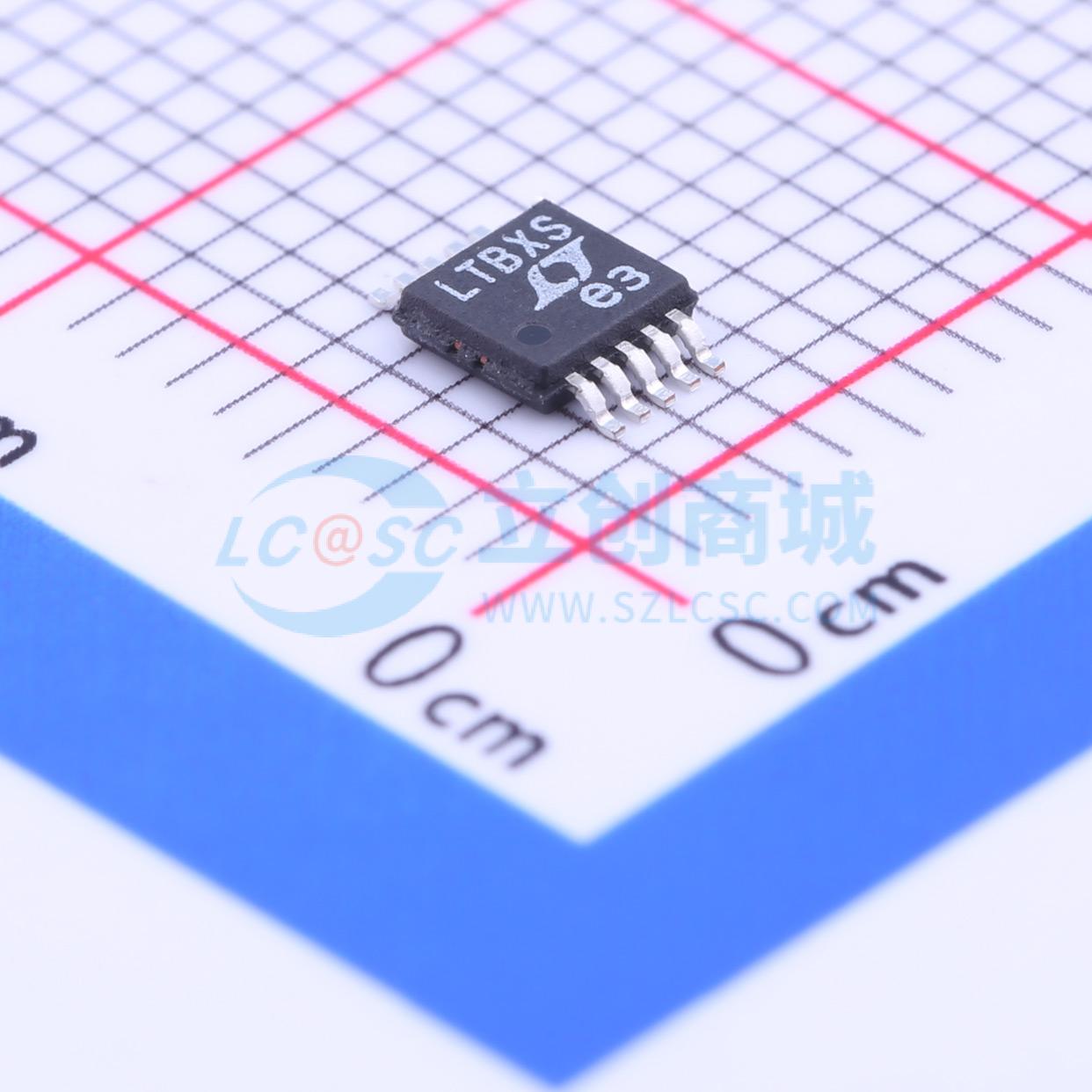

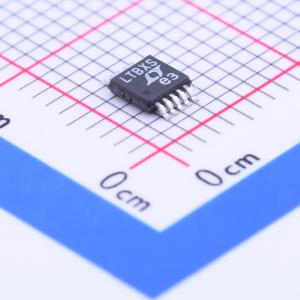

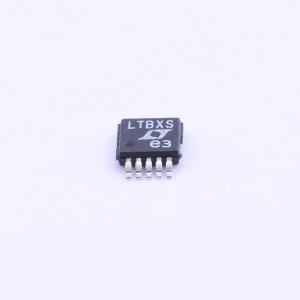

LTC3532EMS#TRPBF

微功率同步降压-升压型 DC/DC 转换器

品牌名称: ADI(亚德诺)
商品型号: LTC3532EMS#TRPBF
商品编号: C117387
商品封装: MSOP-10-EP
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

LTC3532 是一种高效率、固定频率的升降压 DC/DC 转换器，可在输入电压高于、低于或等于输出电压的情况下工作。该 IC 采用的拓扑结构在所有工作模式下提供连续的传输函数，使其非常适合单节锂离子电池、多节碱性电池或 NiMH 应用，其中输出电压在电池电压范围内。

包括两个 0.36Ω 的 N 沟道 MOSFET 开关和两个 0.42Ω 的 P 沟道开关。通过外部电阻可以编程设置高达 2MHz 的开关频率。在 Burst Mode 工作模式下，静态电流仅为 35μA，从而在便携式应用中最大限度地延长了电池寿命。自动 Burst Mode 工作模式允许用户编程设定负载电流以进行 Burst Mode 操作，或者手动控制它。

其他特性包括 1μA 的关断电流、软启动控制、热关断和峰值电流限制。LTC3532 提供低剖面（0.75mm）10 引脚（3mmx3mm）DFN 和 10 引脚 MSOP 封装。

商品特性

单电感稳压输出，输入电压可高于、低于或等于输出电压
宽 V_IN 范围：2.4V 至 5.5V
V_OUT 范围：2.4V 至 5.25V
峰值输出电流高达 500mA
同步整流：效率高达 95%
手动或可编程自动突发模式操作
关闭时输出断开
可编程振荡器：300kHz 至 2MHz
与 LTC3440 引脚兼容
小型散热增强型 10 引脚（3mm x 3mm）DFN 和 10 引脚 MSOP 封装

应用领域

小型硬盘驱动器电源供应
便携式媒体播放器
手持仪器
数码相机
手持终端

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.4V~5.5V
	输出电压	2.4V~5.25V
	输出电流	500mA

	属性	参数值
	开关频率	2MHz
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	开关管(内置/外置)	内置
