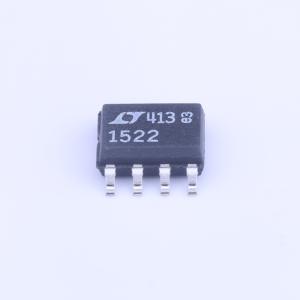

LTC1522CS8#PBF

LTC1522是一款微功耗电荷泵DC/DC转换器，可在2.7V至5V的输入电源下产生稳定的5V输出。极低的电源电流（无负载时典型值为6µA，关断时<1µA）和较少的外部元件数量（一个0.22µF的飞跨电容以及VIN和VOUT端各一个10µF的电容），使LTC1522非常适合小型轻负载电池供电应用。当负载电流在50µA至20mA之间时，典型效率（VIN = 3V）超过75%。对SHDN引脚进行调制，可使负载电流低至10µA时典型效率仍保持在75%以上。 LTC1522具备热关断功能，且能承受VOUT至GND的持续短路。关断时，负载与VIN断开。该器件提供8引脚MSOP和SO封装。在VIN ≥2.7V且IOUT ≤20mA的应用中，LTC1522与LTC1516引脚兼容。

• 超低功耗：典型工作电流ICC = 6µA
• 短路/热保护
• 稳定的5V±4%输出电压
• 2.7V至5V输入范围
• 无需电感
• 关断时ICC极低：<1µA
• 输出电流：10mA（VIN ≥2.7V），20mA（VIN ≥3V）
• 关断时将负载与VIN断开
• 内部振荡器：700kHz
• 紧凑的应用电路（<0.1平方英寸）
• 8引脚MSOP和SO封装

• GSM蜂窝电话的SIM接口电源
• 锂离子电池备用电源
• 本地3V至5V转换
• 智能卡读卡器
• PCMCIA本地5V电源
