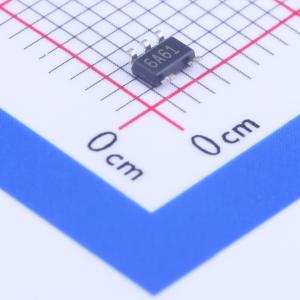

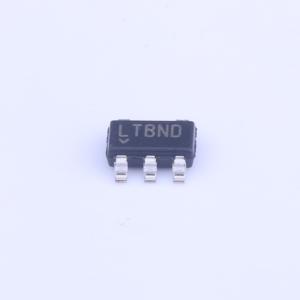

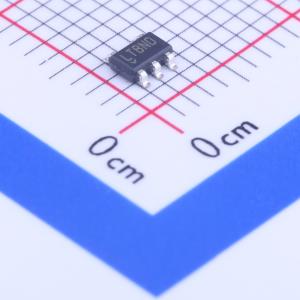

温馨提醒：图片仅供参考，商品以实物为准

LTC6101CCS5#PBF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高电压、高压侧电流检测放大器
品牌名称: ADI(亚德诺)
商品型号: LTC6101CCS5#PBF
商品编号: C117369
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

LTC6101/LTC6101HV 是通用型高压高端电流检测放大器。出色的器件特性提供了设计灵活性，最大失调电压为 300μV，电流消耗仅为 375μA（60V 时的典型值）。LTC6101 的工作电源电压范围为 4V 至 60V，LTC6101HV 的工作电源电压范围为 5V 至 100V。 LTC6101 通过外部检测电阻（分流电阻）两端的电压来监测电流。内部电路将输入电压转换为输出电流，可将高共模电压下的小检测信号转换为以地为参考的信号。低直流失调允许使用小的分流电阻和大的增益设置电阻，从而降低了分流电阻的功率损耗。宽工作电源电压范围和高精度使 LTC6101 非常适合从汽车到工业和电源管理等众多应用。最大输入检测电压为 500mV，可监测宽范围的电流。快速响应使 LTC6101 成为负载电流警告和关断保护控制的理想选择。由于电源电流极低，LTC6101 适用于对功率敏感的应用。 LTC6101 提供 5 引脚 SOT - 23 和 8 引脚 MSOP 封装。

商品特性

电源电压范围：5V 至 100V，绝对最大值 105V（LTC6101HV）；4V 至 60V，绝对最大值 70V（LTC6101）
低失调电压：最大 300μV
快速响应：响应时间 1μs（5V 输出阶跃时从 0V 到 2.5V）
增益可通过两个电阻配置
低输入偏置电流：最大 170nA
电源抑制比：最小 118dB
输出电流：最大 1mA
低电源电流：250μA，VS = 12V
规定温度范围：-40°C 至 125°C
工作温度范围：-55°C 至 125°C
薄型（1mm）SOT - 23（ThinSOT）封装

应用领域

电流分流测量
电池监测
远程传感
电源管理

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电流感应放大器
	共模电压	4V~60V
	带宽	200kHz
	输入偏置电流(Ib)	100nA
	输入失调电压(Vos)	85uV
	工作温度	-40℃~+85℃

	属性	参数值
	最大电源宽度(Vdd-Vss)	70V
	单电源	4V~60V
	静态电流(Iq)	250uA
	输出电流	1mA
	输入失调电压温漂(Vos TC)	1uV/℃
	输入失调电流(Ios)	2nA
