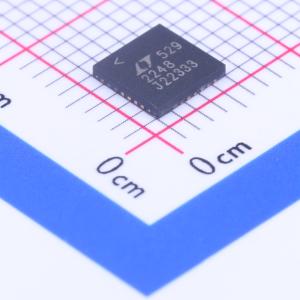

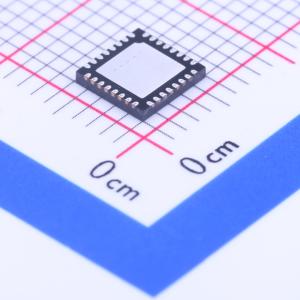

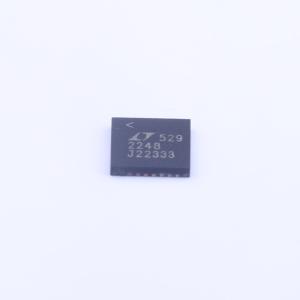

LTC2248CUH#PBF

14 位、65Msps、低功率 3V ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LTC2248CUH#PBF
商品编号: C117372
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

LTC2248/LTC2247/LTC2246是14位、65Msps/40Msps/25Msps的低功耗3V A/D转换器，专为对高频、宽动态范围信号进行数字化处理而设计。LTC2248/LTC2247/LTC2246具备出色的交流性能，在奈奎斯特频率下信号的信噪比（SNR）可达74.3dB，无杂散动态范围（SFDR）可达90dB，非常适合对性能要求苛刻的成像和通信应用。直流参数包括±1LSB的积分非线性（INL，典型值）、±0.5LSB的微分非线性（DNL，典型值），且在整个温度范围内无漏码。转换噪声低至1LSBRMS。单3V电源即可实现低功耗运行。独立的输出电源使输出能够驱动0.5V至3.6V的逻辑电平。单端时钟（CLK）输入控制转换器的运行。可选的时钟占空比稳定器可在宽范围的时钟占空比下实现全速高性能运行。

商品特性

采样率：65Msps/40Msps/25Msps
单3V电源（2.7V至3.4V）
低功耗：205mW/120mW/75mW
74.3dB SNR
90dB SFDR
无漏码
灵活输入：1VP-P至2VP-P范围
575MHz全功率带宽采样保持器
时钟占空比稳定器
关断和休眠模式
引脚兼容系列
32引脚（5mm × 5mm）QFN封装

应用领域

无线和有线宽带通信
成像系统
超声
频谱分析
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	65MHz
	通道数	1
	工作电压	2.7V~3.4V
	接口类型	并行

	属性	参数值
	差分输入	是
	积分非线性	4LSB
	工作温度	0℃~+70℃
	信噪比	74.3dB
	基准电压源温漂	25ppm/℃
