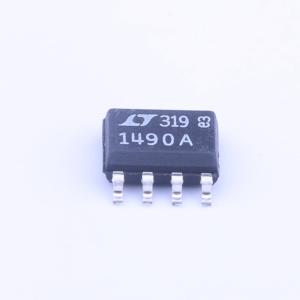

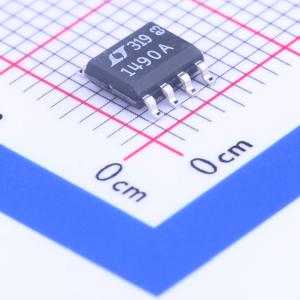

LT1490ACS8#PBF
双通道、Over-The-Top、微功率、轨至轨输入和输出运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1490ACS8#PBF
- 商品编号
- C117366
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 200kHz | |
| 输入偏置电流(Ib) | 1nA | |
| 压摆率(SR) | 0.06V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 25mA | |
| 轨到轨 | - | |
| 静态电流(Iq) | 50uA | |
| 工作温度 | 0℃~+70℃ |
商品概述
LT1490A/LT1491A分别为双路和四路运算放大器，最大输入失调电压低至500μV。LT1490A/LT1491A可在所有单电源和双电源下工作，总电压范围为2V至44V，每个放大器的静态电流仅为40μA。这些放大器具备反接电源保护功能；在反接电源电压高达18V时，几乎不消耗电流。LT1490A/LT1491A的输入范围涵盖两个电源，输出可摆幅至两个电源。与大多数微功耗运算放大器不同，LT1490A/LT1491A能够驱动重负载；其轨到轨输出可驱动20mA电流。当使用可选的0.22μF电容和150Ω电阻进行补偿时，LT1490A/LT1491A为单位增益稳定，并可驱动高达10,000pF的所有容性负载。 LT1490A/LT1491A拥有独特的输入级，当电压高于正电源时仍能工作并保持高阻抗。即使在3V电源下工作，输入在差分和共模模式下均可承受44V电压。内置电阻可为低于负电源达15%的故障输入提供保护。无论V+电压如何，当输入电压低于V - 15V或高于V - 44V时，输出不会出现相位反转。 双路运算放大器LT1490A提供8引脚MSOP、PDIP和SO封装。对于空间受限的应用，LT1490A还提供3mm×3mm×0.8mm的双扁平无引脚封装（DFN）。四路运算放大器LT1491A提供14引脚SO、PDIP和5mm×3mm×0.8mm DFN封装。
商品特性
- 低输入失调电压：最大500μV
- 输出摆幅至距V - 最大10mV
- 轨到轨输入和输出
- 微功耗：每个放大器最大50μA
- 超顶输入共模范围在V - 之上扩展44V，与V+无关
- 在3V、5V和±15V电源下有详细规格
- 高输出电流：20mA
- 带输出补偿时输出可驱动10,000pF负载
- 反向电池保护至18V
- 无电源排序问题
- 高电压增益：1500V/mV
- 高共模抑制比：98dB
- 无相位反转
- 增益带宽积：200kHz
- 微型3mm×3mm×0.8mm DFN封装
应用领域
- 电池或太阳能供电系统
- 便携式仪器
- 传感器调理
- 电源电流检测
- 电池监测
- 微功耗有源滤波器
- 4mA至20mA变送器
