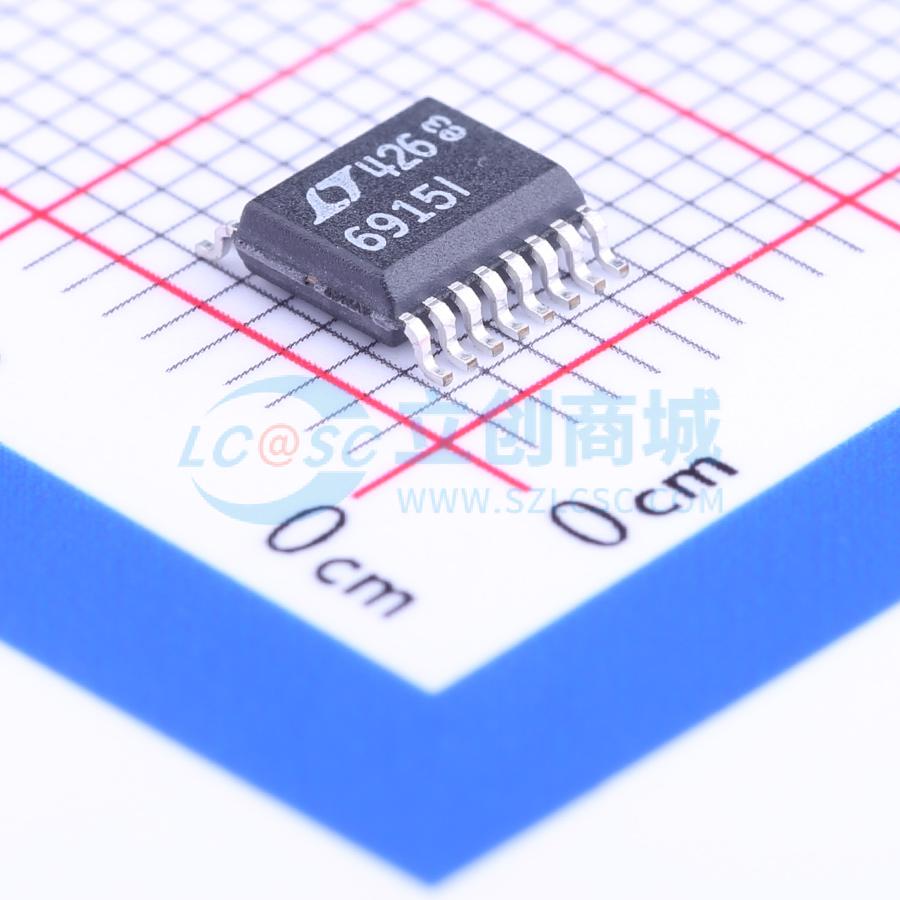

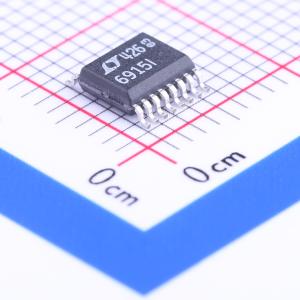

温馨提醒：图片仅供参考，商品以实物为准

LTC6915CGN#PBF

具有数字可编程增益的零漂移、精准仪表放大器

描述: 增益可通过并行或串行接口编程为 0、1、2、4、8、16、32、64、128、256、512、1024、2048 或 4096。采用单 5V 电源，任何编程增益下，共模抑制比 (CMRR) 典型值为 125dB。失调低于 10μV，温度漂移小于 50nV/℃。使用电荷平衡采样数据技术将差分输入电压转换为单端信号，再由零漂移运算放大器放大。差分输入为轨到轨工作，单端输出摆幅为轨到轨。可用于低至 2.7V 的单电源应用，或 ±5V 双电源应用。提供 16 引脚 SSOP 封装和 12 引脚 DFN 表面贴装封装。
品牌名称: ADI(亚德诺)
商品型号: LTC6915CGN#PBF
商品编号: C117359
商品封装: SSOP-16-4.4mm
包装方式: 管装
商品毛重: 0.182克(g)

商品参数

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	125dB
	输入偏置电流(Ib)	5nA
	输入失调电压(Vos)	10uV
	增益带宽积(GBP)	200kHz
	压摆率(SR)	0.2V/us
	轨到轨	轨到轨输入,轨到轨输出
	输出类型	单端

	属性	参数值
	静态电流(Iq)	880uA
	输入失调电压温漂(Vos TC)	50nV/℃
	工作温度	0℃~+70℃
	最大电源宽度(Vdd-Vss)	11V
	输入失调电流(Ios)	1.5nA
	单电源	2.7V~5.5V
	双电源(Vee ~ Vcc)	-5V~5V
	电源纹波抑制比(PSRR)	116dB

商品概述

LTC6915是一款精密可编程增益仪表放大器。通过并行或串行接口，增益可被编程为0、1、2、4、8、16、32、64、128、256、512、1024、2048或4096。在单5V电源供电且任意编程增益的情况下，共模抑制比（CMRR）典型值为125dB。失调电压低于10μV，温度漂移小于50nV/℃。 LTC6915采用电荷平衡采样数据技术，将差分输入电压转换为单端信号，该信号再由零漂移运算放大器进行放大。差分输入可实现轨到轨操作，单端输出也能实现轨到轨摆幅。LTC6915可用于低至2.7V的单电源应用，也可采用±5V双电源供电。LTC6915提供16引脚SSOP封装和12引脚DFN表面贴装封装。

商品特性

14级可编程增益
125dB共模抑制比，与增益无关
增益精度0.1%（典型值）
最大失调电压10µV
最大失调电压漂移：50nV/℃
轨到轨输入和输出
用于设置增益的并行或串行（SPI）接口
电源工作范围：2.7V至±5.5V
典型噪声：2.5μVₚ₋ₚ（0.01Hz至10Hz）
16引脚SSOP和12引脚DFN封装

应用领域

热电偶放大器
电子秤
医疗仪器
应变计放大器
高分辨率数据采集

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(100个/管，最小起订量 1000 个)

个

起订量：1000 个100个/管

总价金额：

￥ 0.00

近期成交0单
