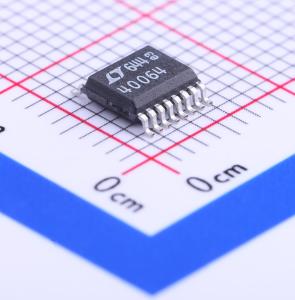

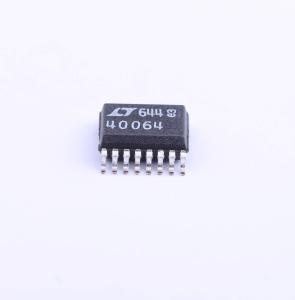

LTC4006EGN-4#PBF

4A、高效率、独立型锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是用于2、3或4节锂电池的完整恒流/恒压充电器控制器，采用小封装，使用少量外部组件。PWM控制器是同步、准恒定频率、恒定关断时间架构，即使使用陶瓷电容也不会产生可听噪声。有8.4V、12.6V和16.8V版本，电压精度为±0.8%。充电电流可通过单个检测电阻编程，典型精度为±4%。充电电流可在Imon引脚处作为代表电压进行监测。由外部电阻编程的定时器设置总充电时间，或在达到C/10充电电流后重置为总充电时间的25%。当电池电压低于3.9V/节时，充电自动恢复。完全放电的电池会以编程电流的10%自动进行涓流充电，直到电池电压超过2.5V/节。如果低电量状态持续超过总充电时间的25%，充电将终止。包括一个热敏电阻传感器输入，如果检测到不安全的温度条件，将暂停充电，并在电池温度恢复到安全范围内时自动恢复充电。
品牌名称: ADI(亚德诺)
商品型号: LTC4006EGN-4#PBF
商品编号: C117362
商品封装: SSOP-16-150mil
包装方式: 管装
商品毛重: 0.182克(g)

商品参数

商品概述

是用于2、3或4节锂电池的完整恒流/恒压充电器控制器，采用小封装，使用少量外部组件。PWM控制器是同步、准恒定频率、恒定关断时间架构，即使使用陶瓷电容也不会产生可听噪声。有8.4V、12.6V和16.8V版本，电压精度为±0.8%。充电电流可通过单个检测电阻编程，典型精度为±4%。充电电流可在Imon引脚处作为代表电压进行监测。由外部电阻编程的定时器设置总充电时间，或在达到C/10充电电流后重置为总充电时间的25%。当电池电压低于3.9V/节时，充电自动恢复。完全放电的电池会以编程电流的10%自动进行涓流充电，直到电池电压超过2.5V/节。如果低电量状态持续超过总充电时间的25%，充电将终止。包括一个热敏电阻传感器输入，如果检测到不安全的温度条件，将暂停充电，并在电池温度恢复到安全范围内时自动恢复充电。

商品特性

适用于2节、3节或4节锂离子电池的完整充电器控制器
高转换效率：高达96%
输出电流超过4A
预设电压精度为±0.8%：8.4V、12.6V、16.8V
内置充电终止功能，可自动重启
交流适配器电流限制可最大化充电速率*
深度放电电池自动预处理
热敏电阻输入，实现温度合格充电
宽输入电压范围：6V至28V
0.5V压降；最大占空比：98%
可编程充电电流：精度为±4%
充电、C/10电流检测和交流适配器存在指示输出
充电电流监测输出
16引脚窄体SSOP封装

应用领域

笔记本电脑
便携式仪器
电池备份系统
独立式锂离子充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	6V~28V
	最大充电电流	4A
	充电饱和电压	16.8V
	电池类型	锂电池

	属性	参数值
	电池节数	2~4
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	20uA
