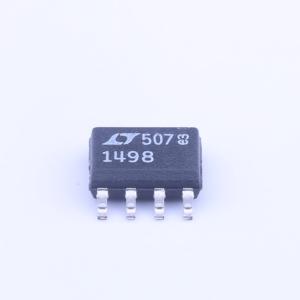

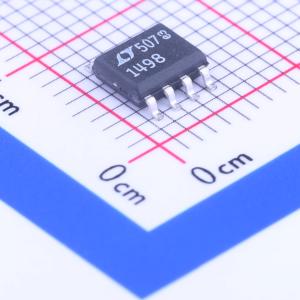

温馨提醒：图片仅供参考，商品以实物为准
LT1498CS8#PBF
10MHz、6V/us、双通道、轨至轨输入和输出、精准 C-Load 运算放大器
- 描述
- 10MHz、6V/μs、双通道、轨至轨输入和输出、精准 C-Load 运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1498CS8#PBF
- 商品编号
- C117365
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入偏置电流(Ib) | 650nA | |
| 输入失调电压(Vos) | 475uV | |
| 共模抑制比(CMRR) | 90dB | |
| 压摆率(SR) | 6V/us | |
| 输出电流 | 30mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 静态电流(Iq) | 1.7mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 2.2V~36V | |
| 双电源(Vee ~ Vcc) | -15V~15V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 12nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 65nA |
商品概述
LT1498/LT1499 是双路/四路、轨到轨输入和输出的精密容性负载运算放大器，增益带宽积为 10MHz，压摆率为 6V/μs。 LT1498/LT1499 旨在通过在整个电源电压范围内提供精密性能来最大化输入动态范围。采用专利技术，LT1498/LT1499 的两个输入级都经过调整，一个在负电源端，另一个在正电源端。由此保证的共模抑制比远优于其他轨到轨输入运算放大器。当在单电源 12 位模数转换器前用作单位增益缓冲器时，即使在单 3V 电源系统中，LT1498/LT1499 保证引入的误差小于 1LSB。 LT1498/LT1499 的电源抑制比为 110dB，在 2.2V 至 36V 的电源范围内保持其性能，并针对 3V、5V 和 ±15V 电源进行了规格定义。输入可以驱动到超出电源范围而不会损坏输出或导致输出相位反转。这些运算放大器在驱动高达 10,000pF 的容性负载时保持稳定。 LT1498 采用标准双运算放大器配置，提供 8 引脚 PDIP 和 SO 封装。LT1499 采用标准四运算放大器配置，提供 14 引脚塑料 SO 封装。这些器件可用作许多标准运算放大器的直接替换品，以改善输入/输出范围和精度。
商品特性
- 轨到轨输入和输出
- 从 V+ 到 V– 的最大失调电压 VOS 为 475μV
- 增益带宽积：10MHz
- 压摆率：6V/μs
- 每个放大器的低电源电流：1.7mA
- 最大输入失调电流：65nA
- 最大输入偏置电流：650nA
- 最小开环增益：1000V/mV
- 典型低输入噪声电压：12nV/√Hz
- 宽电源范围：2.2V 至 ±15V
- 大输出驱动电流：30mA
- 驱动高达 10,000pF 容性负载时保持稳定
- 8 引脚 PDIP 和 SO 封装的双路器件
- 窄 14 引脚 SO 封装的四路器件
应用领域
- 驱动模数转换器
- 有源滤波器
- 轨到轨缓冲放大器
- 低电压信号处理
- 电池供电系统
