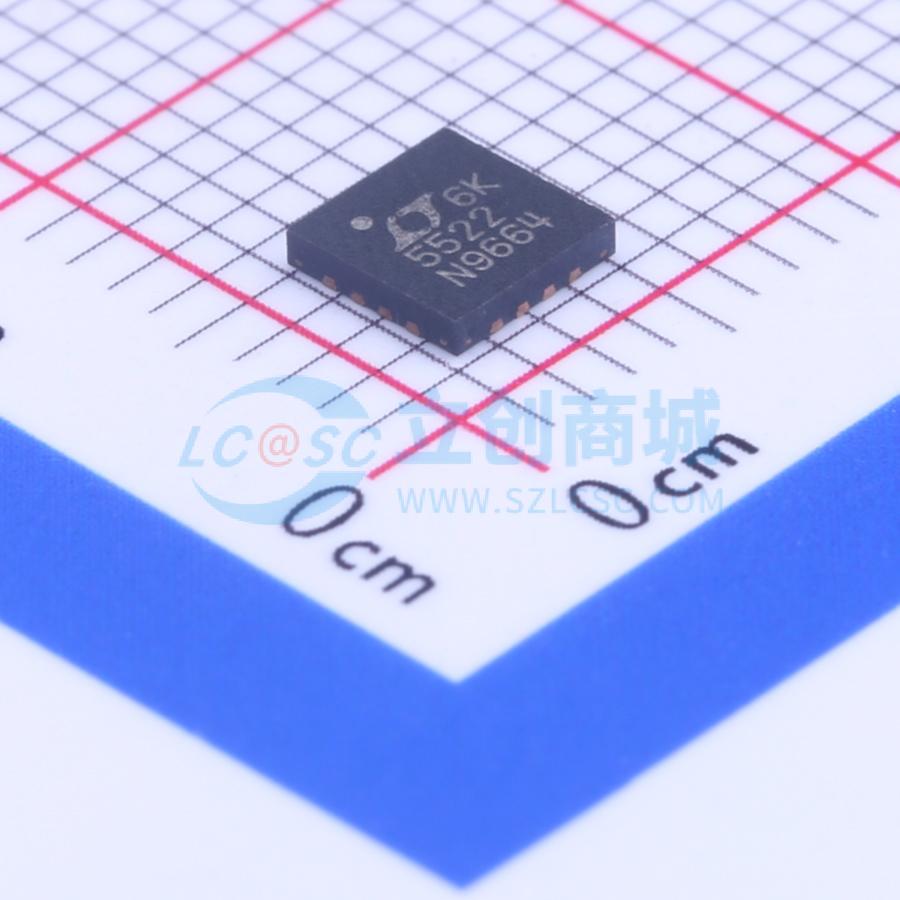

LT5522EUF#PBF实物图
  • LT5522EUF#PBF商品缩略图
  • LT5522EUF#PBF商品缩略图
  • LT5522EUF#PBF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LT5522EUF#PBF

600MHz 至 2.7GHz 高信号电平下变频混频器

描述
LT5522主动下变频混频器针对无线基础设施进行了优化。IC包括高速差分LO缓冲放大器,驱动双平衡混频器。LO缓冲器内部匹配宽带,RF输入端集成RF变压器,内部匹配1.2GHz至2.3GHz频率范围。
品牌名称
ADI(亚德诺)
商品型号
LT5522EUF#PBF
商品编号
C117353
商品封装
QFN-16-EP(4x4)​
包装方式
管装
商品毛重
1.4克(g)

商品参数

属性参数值
商品目录RF混频器
增益/损耗0.2dB
噪声系数12.5dB
属性参数值
工作电压4.5V~5.25V
工作电流68mA
工作温度-40℃~+85℃

商品概述

LT5522有源下变频混频器针对高线性度下变频器应用进行了优化,包括有线电视和无线基础设施。该IC包含一个高速差分本振(LO)缓冲放大器,用于驱动一个双平衡混频器。本振缓冲器针对宽带单端操作进行了内部匹配,无需外部组件。 射频输入端口集成了一个射频变压器,在1.2GHz至2.3GHz频率范围内进行了内部匹配,无需外部组件。通过分别使用单个并联电容器或电感器,射频输入匹配可以向下移至400MHz,或向上移至2.7GHz。高度集成化可最大限度地降低总体解决方案成本、电路板空间和系统级变化。 LT5522在不过度消耗功率的情况下实现了高性能和小尺寸。

商品特性

  • 内部片上射频输入变压器
  • 50Ω单端射频和本振端口
  • 高输入三阶交调截点(IP3):900MHz时为+25dBm,1900MHz时为+21.5dBm
  • 低功耗:典型值为280mW
  • 集成本振缓冲器:低本振驱动电平
  • 高本振 - 射频和本振 - 中频隔离度
  • 宽射频频率范围:0.4GHz至2.7GHz
  • 极少的外部组件
  • 使能功能
  • 4.5V至5.25V电源电压范围
  • 16引脚(4mm×4mm)QFN封装

应用领域

  • 蜂窝、个人通信系统(PCS)和通用移动通信系统(UMTS)频段基础设施
  • 有线电视下行链路基础设施
  • 2.4GHz工业、科学和医疗(ISM)频段高线性度下混频器应用
