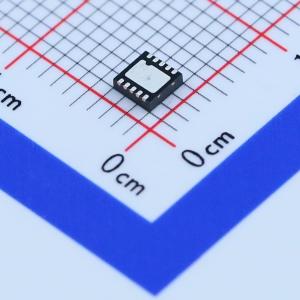

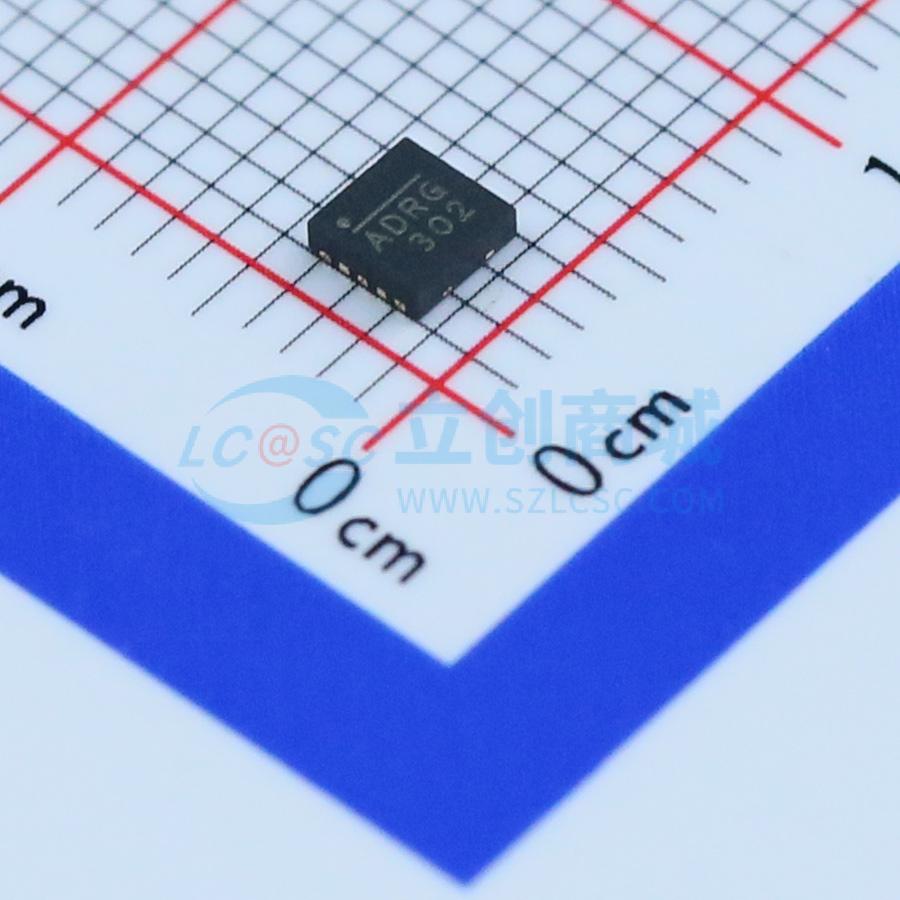

温馨提醒：图片仅供参考，商品以实物为准
MP2155GQ-Z
高效单电感升降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC升降压，电源输入7V以内，1A以内(小电流)方案，MP2155是一款高效率的单电感升降压转换器,支持输入电压高于、低于或等于输出电压。该器件具有2.2A的开关,可提供高达1A的负载电流,适用于电池供电设备和其他需要灵活输出电压的应用。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2155GQ-Z
- 商品编号
- C110397
- 商品封装
- QFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2V~5.5V | |
| 输出电压 | 1.5V~5V | |
| 输出电流 | 1A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2155是一款高效、低静态电流的升降压转换器，可在输入电压高于、低于和等于输出电压的条件下工作。该器件为单节锂离子电池或多节碱性电池供电的产品提供电源解决方案，其输出电压在电池电压范围内。 MP2155采用电流模式、固定频率PWM控制，以实现最佳稳定性和瞬态响应。固定的1MHz开关频率和集成的低RDS(ON) N沟道和P沟道MOSFET在保持高效率的同时，最大限度地减小了解决方案的尺寸。 为确保最长的电池寿命，MP2155具有可选的脉冲跳跃模式，可在轻载条件下降低开关频率。对于可变频率节能模式可能会造成干扰的其他低噪声应用，逻辑控制输入MODE引脚可在所有负载条件下强制实现固定频率PWM操作。 MP2155的输入电压范围为2V至5.5V，可提供可调输出电压（1.5V至5V）。当输入电压为2.7V至5.5V时，在3.3V输出电压下可为负载提供最大1A的电流。MP2155采用小型QFN10-3x3mm封装。
商品特性
- 高达95%的高效率
- 关断期间负载断开
- 输入电压范围：2V至5.5V
- 输出电压可调范围：1.5V至5V
- 输入电压2.7V至5.5V时，具备3.3V/1A负载能力
- 1MHz开关频率
- 轻载时的脉冲跳跃模式
- 典型静态电流80μA
- 内部环路补偿，响应迅速
- 内部软启动
- 过温保护(OTP)、打嗝式短路保护(SCP)
- 采用小型3x3mm QFN10封装
应用领域
- 电池供电产品
- 便携式仪器
- 平板电脑
- 销售点(POS)系统
- GSM/GPRS
- 系统控制
