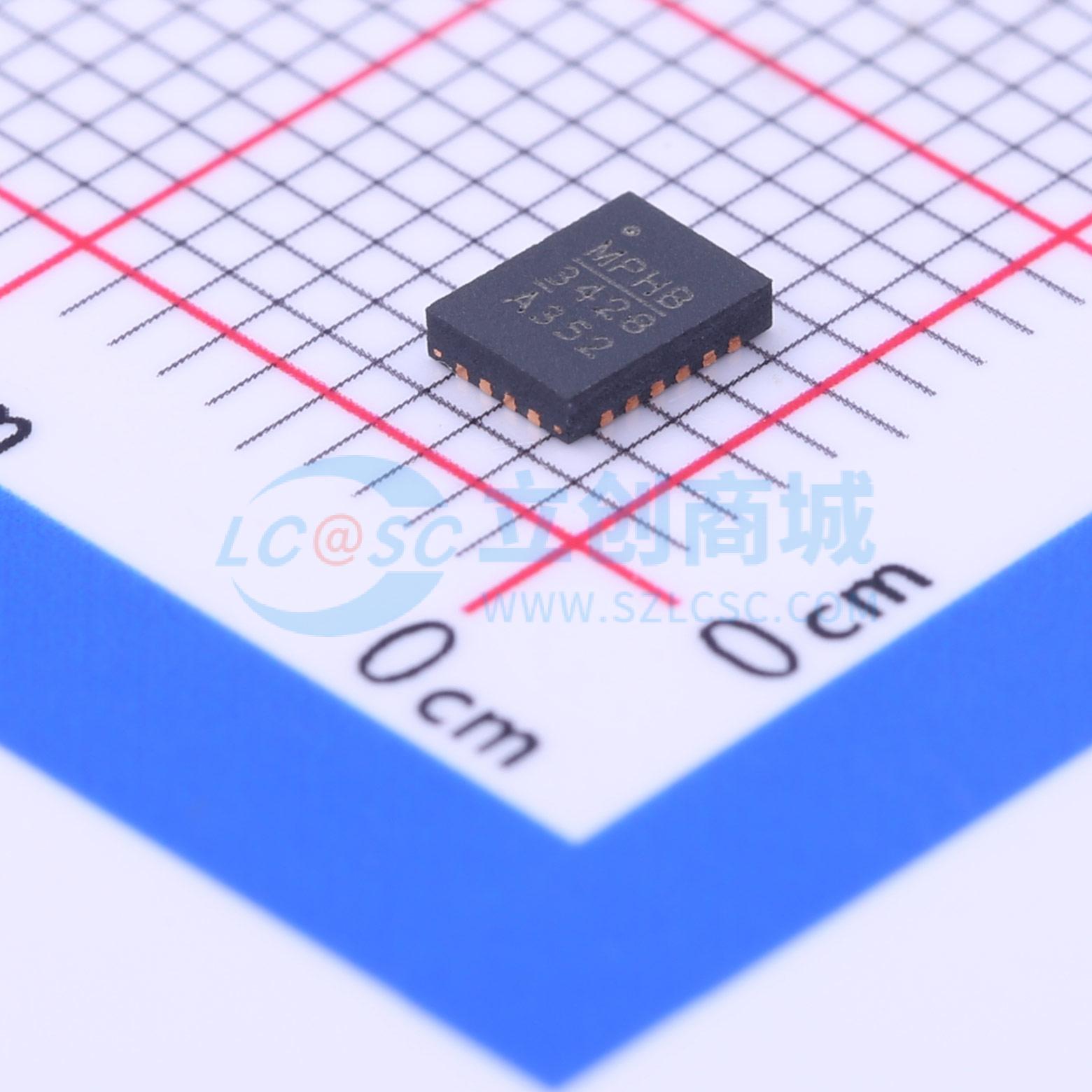

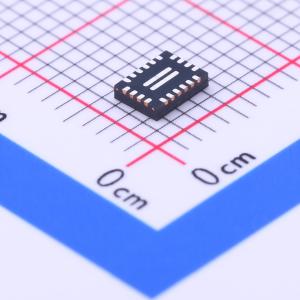

温馨提醒：图片仅供参考，商品以实物为准

MP3428AGL-Z

具备输入断开功能的19A、600kHz、20V宽输入范围同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP3428A 是一款 600kHz 固定频率、高效、宽输入范围的电流模式升压转换器，具备可选的输入断开功能和输入平均电流限制功能。输入断开功能可在输出短路或关断时将输入与输出隔离，提供额外保护。对于电池供电应用，此功能还有助于防止电池耗尽。MP3428A 具有可编程的输入平均电流限制功能，支持广泛的应用，包括销售点（POS）系统、雷电接口（Thunderbolt）、蓝牙音频、移动电源和燃料电池等。MP3428A 采用 10mΩ、24V 功率开关和同步栅极驱动器，以实现高效率。外部补偿引脚可灵活设置环路动态特性，并在所有条件下获得最佳瞬态性能。MP3428A 具备欠压锁定、开关电流限制和热关断功能，可防止输出过载时损坏器件。MP3428A 采用薄型 QFN - 22（3mm x 4mm）封装。
品牌名称: MPS(芯源)
商品型号: MP3428AGL-Z
商品编号: C114135
商品封装: QFN-22(3x4)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

MP3428A 是一款 600kHz 固定频率、高效、宽输入范围的电流模式升压转换器，具备可选的输入断开功能和输入平均电流限制功能。输入断开功能可在输出短路或关断时将输入与输出隔离，提供额外保护。对于电池供电应用，此功能还有助于防止电池耗尽。MP3428A 具有可编程的输入平均电流限制功能，支持广泛的应用，包括销售点（POS）系统、雷电接口（Thunderbolt）、蓝牙音频、移动电源和燃料电池等。MP3428A 采用 10mΩ、24V 功率开关和同步栅极驱动器，以实现高效率。外部补偿引脚可灵活设置环路动态特性，并在所有条件下获得最佳瞬态性能。 MP3428A 具备欠压锁定、开关电流限制和热关断功能，可防止输出过载时损坏器件。 MP3428A 采用薄型 QFN - 22（3mm x 4mm）封装。

商品特性

3V 至 20V 宽输入范围
集成 10mΩ 低端功率 FET
用于同步解决方案的 SDR 驱动器
19A 内部开关电流限制或外部可编程输入电流限制
输入断开和输出短路保护（SCP）
外部软启动和补偿，灵活性更高
可编程欠压锁定（UVLO）和迟滞
关断电流 <1μA
150℃ 热关断
采用 QFN - 22（3mm x 4mm）封装

应用领域

雷电接口（Thunderbolt）
笔记本电脑和平板电脑
蓝牙音频
移动电源
燃料电池
销售点（POS）系统
其他电子配件

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3V~20V
	输出电压	-
	输出电流	19A
	开关频率	600kHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	750uA
	开关管(内置/外置)	内置
	输出类型	可调
