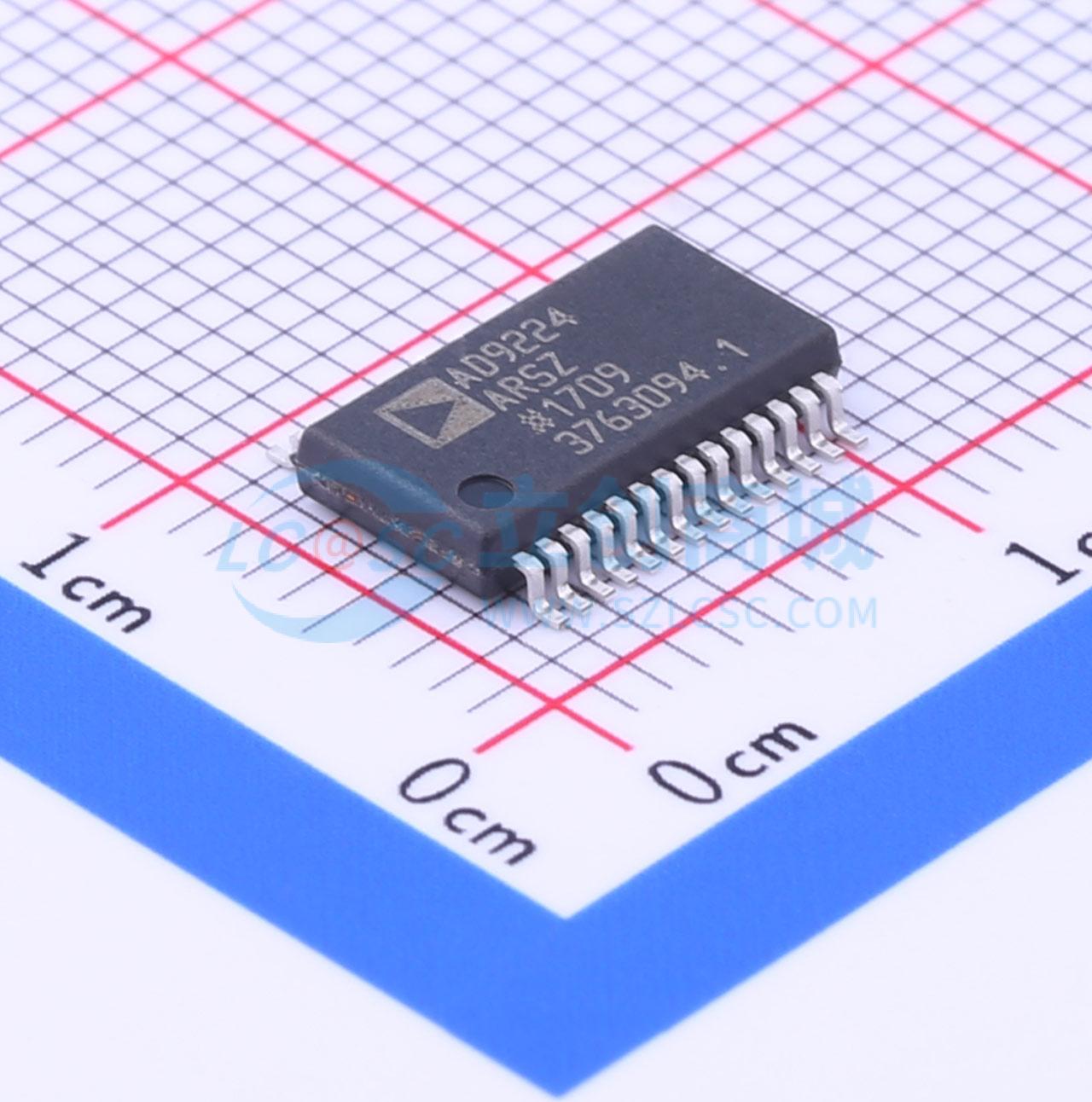

温馨提醒：图片仅供参考，商品以实物为准

AD9224ARSZRL

12位、40 MSPS单芯片ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款单芯片、单电源、12位、40 MSPS的模数转换器，带有片上高性能采样保持放大器和电压基准。采用多级差分流水线架构和输出误差校正逻辑，在40 MSPS数据速率下提供12位精度，并保证在整个工作温度范围内无漏码。结合低成本高速CMOS工艺和新颖架构，以低功耗和成本实现现有双极型实现的分辨率和速度。输入便于与成像和通信系统接口，具有真正的差分输入结构，用户可选择多种输入范围和偏移，包括单端应用
品牌名称: ADI(亚德诺)
商品型号: AD9224ARSZRL
商品编号: C114170
商品封装: SSOP-28-208mil
包装方式: 编带
商品毛重: 0.381克(g)

商品参数

商品概述

AD9224是一款单片、单电源、12位、40 MSPS模数转换器，片上集成高性能采样保持放大器和电压基准。AD9224采用多级差分流水线架构，并带有输出误差校正逻辑，可在40 MSPS数据速率下实现12位精度，且保证在整个工作温度范围内无漏码。 AD9224结合低成本高速CMOS工艺和新颖架构，在功耗和成本大幅降低的情况下，实现了与现有双极型器件相当的分辨率和速度。 AD9224的输入便于与成像和通信系统轻松接口。凭借真正的差分输入结构，用户可选择多种输入范围和偏移，包括单端应用。其动态性能出色。采样保持（SHA）放大器非常适合多路复用系统，该系统可在连续通道中切换满量程电压电平，也适用于以高达并远超奈奎斯特速率的频率对单通道输入进行采样。 AD9224的宽带输入，加上相较于以往单片器件的功耗和成本优势，适用于通信、成像和医学超声等应用。 AD9224内置可编程基准，也可选择外部基准，以满足应用的直流精度和温度漂移要求。

商品特性

单片12位、40 MSPS模数转换器
低功耗：415 mW
单+5 V电源供电
保证无漏码
差分非线性误差：±0.33 LSB
片上集成完整的采样保持放大器和电压基准
信噪失真比：68.3 dB
无杂散动态范围：81 dB
超量程指示
直接二进制输出数据
28引脚SSOP封装
与3 V逻辑兼容

应用领域

通信
成像
医学超声

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	40MHz
	通道数	1
	工作电压	5V
	接口类型	-
	差分输入	是

	属性	参数值
	积分非线性	1.5LSB
	工作温度	-40℃~+85℃
	信噪比	68.3dB
	时钟频率(fc)	40MHz
	基准电压源	内置
	基准电压源温漂	26ppm/℃
	静态电流	82mA
