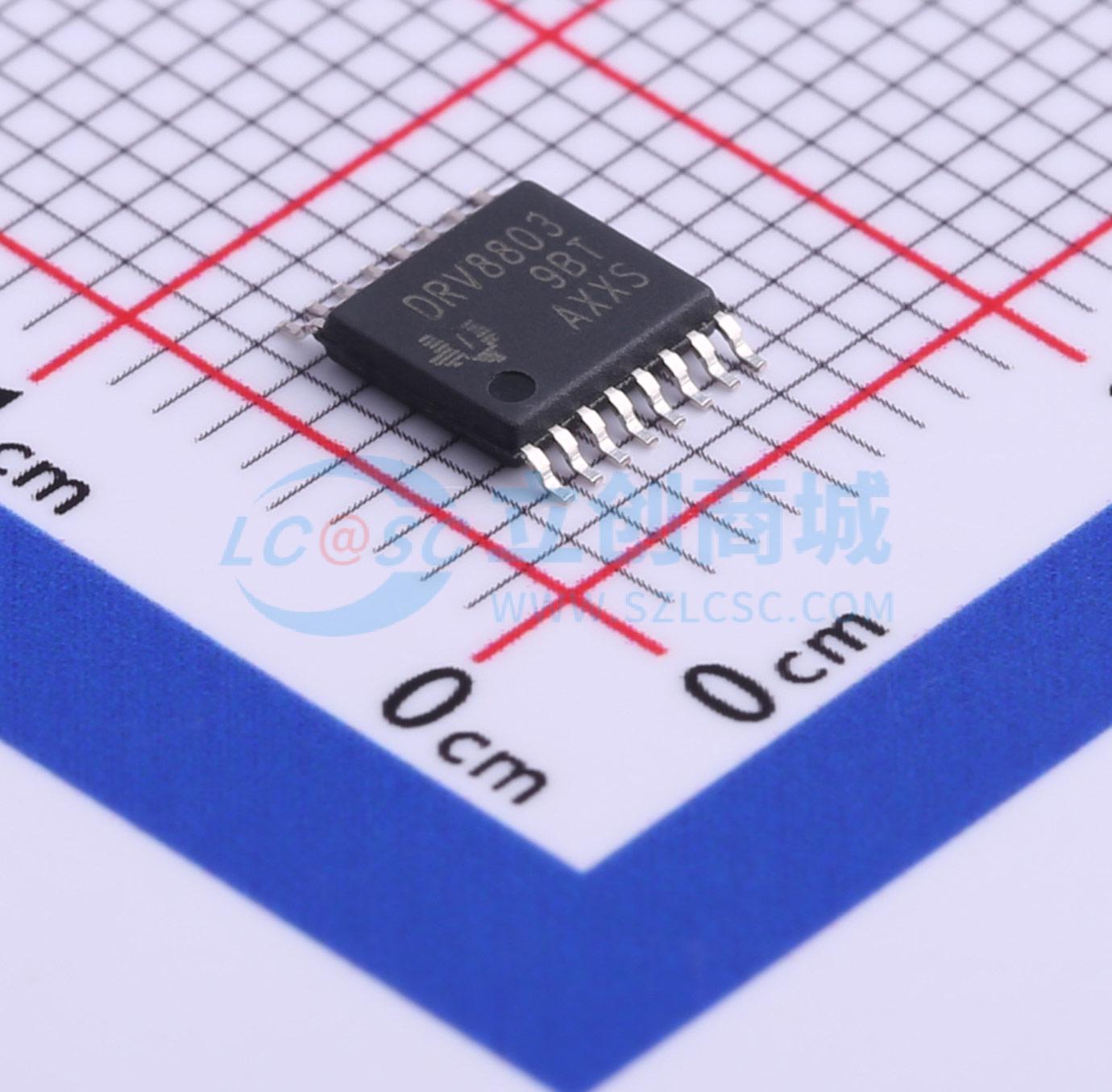

DRV8803PWPR

1A 有刷直流电机驱动芯片 60V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8803 具有 PWM 控制的 60V、2.3A、四通道低侧电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8803PWPR
商品编号: C114177
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.122克(g)
立创商城设计参考: 有刷电机/继电器驱动-(4)48V以上供电-(1)2A以内

商品参数

商品概述

DRV8803是一款具备过流保护功能的4通道低端驱动器。它内置二极管，可钳位感性负载产生的关断瞬态电压，适用于驱动单极步进电机、直流电机、继电器、螺线管或其他负载。在SOIC (DW)封装中，DRV8803在25°C时，单通道开启可提供高达1.5 A的连续输出电流，四通道开启时每通道可提供高达800 mA的连续输出电流。在HTSSOP (PWP)封装中，在25°C且PCB散热良好的情况下，单通道开启可提供高达2 A的连续输出电流，四通道开启时每通道可提供高达1 A的连续输出电流。该器件通过简单的并行接口进行控制。内部具备过流保护、短路保护、欠压锁定和过温保护等关断功能，故障通过故障输出引脚指示。 DRV8803提供20引脚热增强型SOIC封装和16引脚HTSSOP封装（环保型：符合RoHS标准且无锑/溴）。

商品特性

4通道受保护的低端驱动器，四个NMOS FET具备过流保护，集成感性钳位二极管
并行接口
DW封装：单通道开启时每通道最大驱动电流为1.5 A，四通道开启时为800 mA（25°C时）
PWP封装：单通道开启时每通道最大驱动电流为2 A，四通道开启时为1 A（25°C，PCB散热良好时）
工作电源电压范围为8.2 V至60 V
热增强型表面贴装封装

应用领域

继电器驱动器
单极步进电机驱动器
螺线管驱动器
通用低端开关应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交96单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	4
	工作电压	8.2V~60V
	上升时间(tr)	50ns

	属性	参数值
	下降时间(tf)	50ns
	传播延迟 tpLH	800ns
	传播延迟 tpHL	800ns
	特性	过流保护(OCP)；欠压保护(UVP)；过热保护(OPT)
	工作温度	-40℃~+150℃
