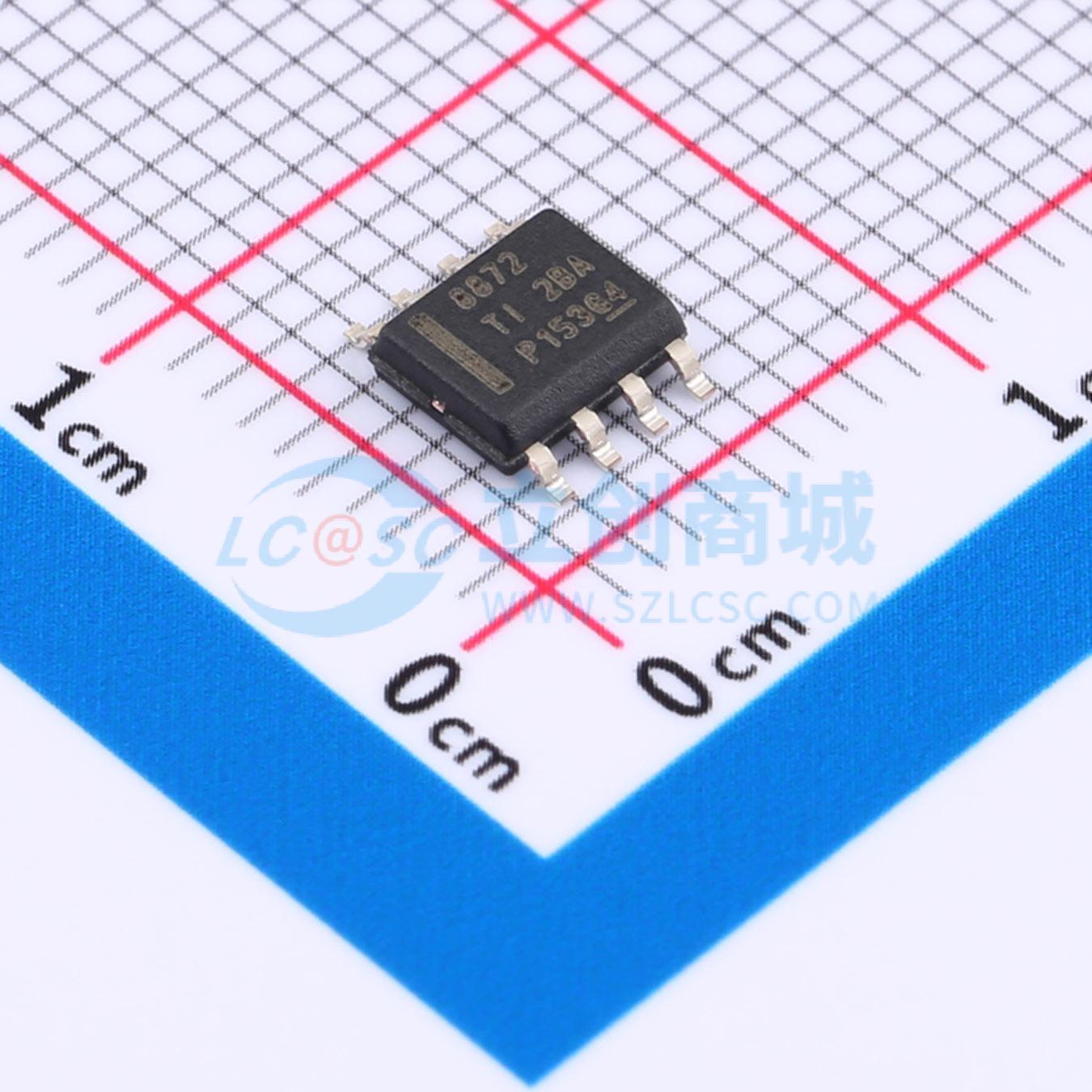

DRV8872DDAR

DRV8872 器件是一款刷式直流(BDC) 电机驱动器，适用于打印机、电器、工业设备和其他小型机器。两个逻辑输入控制H 桥驱动器，该驱动器由四个N 沟道金属氧化物半导体场效应晶体管(MOSFET) 组成，能够以高达3.6A 的峰值电流执行双向电机控制。利用电流衰减模式，可通过对输入进行脉宽调制(PWM) 来控制电机转速。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。

DRV8872 器件具备集成电流调节功能。该功能基于内部基准电压以及ISEN 引脚电压（与流经外部感测电阻的电机电流成正比）。该器件能够将电流限制在某一已知水平，这可显著降低系统功耗要求，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。

该器件针对故障和短路问题提供了全面保护，包括欠压锁定(UVLO)、过流保护(OCP) 和热关断(TSD)。通过将nFAULT 输出拉为低电平来报告故障。故障排除后，器件自动恢复正常状态。

The DRV8872 device is an optimized 8-pin device for driving brushed DC motors with 6.5 to 45 V and up to 3.6- A peak current. The integrated current regulation restricts motor current to a predefined maximum. Two logic inputs control the H-bridge driver, which consists of four N-channel MOSFETs that have a typical Rds(on) of 565 mΩ(including one high-side and one low-side FET). A single power input, VM, serves as both device power and the motor winding bias voltage. The integrated charge pump of the device boosts VM internally and fully enhances the high-side FETs. Motor speed can be controlled with pulse-width modulation, at frequencies between 0 to 100 kHz. The device has an integrated sleep mode that is entered by bringing both inputs low. An assortment of protection features prevent the device from being damaged if a system fault occurs.

• H 桥电机驱动器驱动一个直流电机、一个步进电机的绕组或其他负载
• 6.5V 至45V 宽工作电压范围
• 565mΩ（典型值）RDS(on) (HS + LS)
• 3.6A 峰值电流驱动能力
• 脉宽调制(PWM) 控制接口
• 集成电流调节功能
• 低功耗休眠模式
• 故障状态输出引脚
• 小型封装尺寸 – 8 引脚HSOP 封装，带有PowerPAD 4.9mm×6mm
• 集成保护功能 – VM 欠压闭锁(UVLO)、过流保护(OCP)、热关断(TSD)、故障报告(nFAULT)、自动故障恢复

• 打印机
• 电器
• 工业设备
• 其他机电应用
