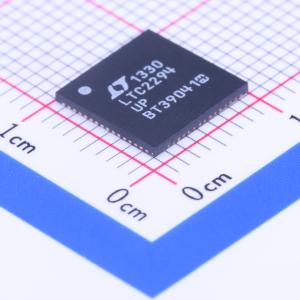

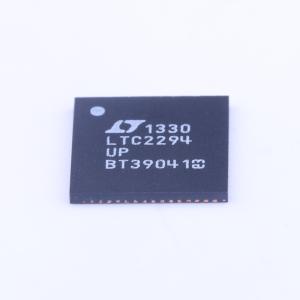

LTC2294IUP#PBF实物图
  • LTC2294IUP#PBF商品缩略图
  • LTC2294IUP#PBF商品缩略图
  • LTC2294IUP#PBF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LTC2294IUP#PBF

双通道、12 位、80Msps、低功率 3V ADC

SMT扩展库SMT补贴嘉立创PCB免费打样
品牌名称
ADI(亚德诺)
商品型号
LTC2294IUP#PBF
商品编号
C117257
商品封装
QFN-64-EP(9x9)​
包装方式
管装
商品毛重
0.7克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率12位
采样率80MHz
通道数2
工作电压2.7V~3.4V
接口类型并行
属性参数值
差分输入
积分非线性0.4LSB
工作温度-40℃~+85℃
信噪比70.6dB
基准电压源温漂25ppm/℃

商品概述

LTC2294是一款12位、80Msps的低功耗双路3V A/D转换器,专为对高频、宽动态范围信号进行数字化处理而设计。LTC2294非常适合对交流性能要求苛刻的成像和通信应用,对于远超奈奎斯特频率的信号,其信噪比(SNR)可达70.6dB,无杂散动态范围(SFDR)可达90dB。 直流规格包括±0.4LSB的积分非线性(INL,典型值)、±0.2LSB的微分非线性(DNL,典型值),且在整个温度范围内无丢码现象。转换噪声低至0.3LSBRMS。 单3V电源即可实现低功耗运行。独立的输出电源使输出能够驱动0.5V至3.6V的逻辑电平。可选的多路复用器允许两个通道共享一个数字输出总线。 单端时钟(CLK)输入控制转换器的运行。可选的时钟占空比稳定器可在宽范围的时钟占空比下实现全速高性能运行。

商品特性

  • 集成双路12位ADC
  • 采样率:80Msps
  • 单3V电源(2.7V至3.4V)
  • 低功耗:422mW
  • 输入频率为70MHz时,信噪比70.6dB
  • 输入频率为70MHz时,无杂散动态范围90dB
  • 100MHz时,通道隔离度110dB
  • 复用或独立数据总线
  • 灵活输入:1VP-P至2VP-P范围
  • 全功率带宽575MHz
  • 采样保持(S/H)时钟占空比稳定器
  • 关断和休眠模式
  • 64引脚(9mm×9mm)QFN封装

应用领域

  • 无线和有线宽带通信
  • 成像系统
  • 频谱分析
  • 便携式仪器

数据手册PDF
