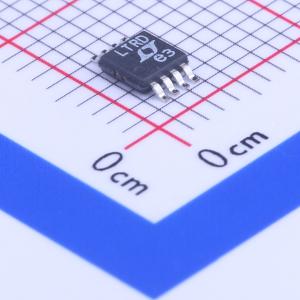

LT1713CMS8#PBF

单通道、7ns、低功率、3V / 5V / ±5V 轨至轨比较器

品牌名称: ADI(亚德诺)
商品型号: LT1713CMS8#PBF
商品编号: C117267
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.333克(g)

商品参数

商品概述

LT1713/LT1714是超高速7ns单/双比较器，具有轨到轨输入、轨到轨互补输出和输出锁存功能。它们针对3V和5V电源进行了优化，可在2.4V至12V的单电源电压范围或±2.4V至±6V的双电源下工作。 LT1713/LT1714设计用于各种系统，使用方便。除了宽电源电压灵活性外，轨到轨输入共模范围比两个电源轨超出100mV，并且输出针对超出电源轨的输入进行了相位反转保护。此外，轨到轨输入可以连接到相反的电源轨，而输入电流不会显著增加。轨到轨匹配的互补输出可直接与TTL或CMOS逻辑接口，能够吸入10mA电流至距离地0.5V以内，或输出10mA电流至距离V+ 0.7V以内。 LT1713/LT1714具有内部与TTL/CMOS兼容的锁存器，用于在输出端保留数据。只要锁存引脚保持高电平，每个锁存器就会保持数据。锁存引脚迟滞功能可防止缓慢变化或有噪声的锁存信号。LT1713采用8引脚MSOP封装。LT1714采用16引脚窄体SSOP封装。

商品特性

超高速：过驱20mV时为7ns，过驱5mV时为8.5ns
轨到轨输入
轨到轨互补输出（与TTL/CMOS兼容）
在2.7V、5V和±5V电源下有规格说明
低功耗（每个比较器）：5mA
输出锁存
输入可超出电源电压而不会发生相位反转
LT1713：8引脚MSOP封装
LT1714：16引脚窄体SSOP封装

应用领域

高速自动测试设备
开关稳压器的电流检测
晶体振荡器电路
高速采样电路
高速A/D转换器
脉宽调制器
窗口比较器
扩展范围V/F转换器
快速脉冲高度/宽度鉴别器
线路接收器
高速触发器
4倍NTSC副载波电压可调晶体振荡器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	比较器
	输入失调电压(Vos)	4mV
	输入偏置电流(Ib)	2uA
	传播延迟(tpd)	11ns
	滞后电压(Vhys)	-

	属性	参数值
	共模抑制比(CMRR)	70dB
	输出类型	-
	输出模式	TTL；CMOS
	静态电流(Iq)	7.5mA
	工作温度	-40℃~+85℃
