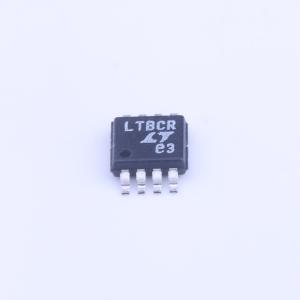

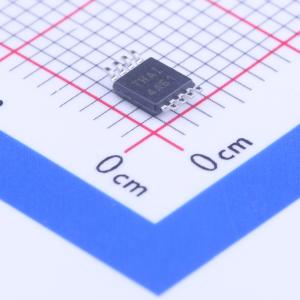

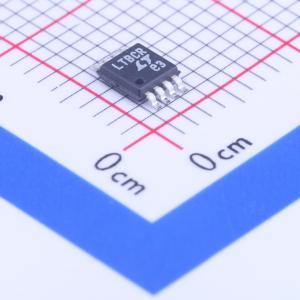

LTC2055CMS8#PBF实物图
  • LTC2055CMS8#PBF商品缩略图
  • LTC2055CMS8#PBF商品缩略图
  • LTC2055CMS8#PBF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LTC2055CMS8#PBF

双通道、微功率、零漂移运算放大器

品牌名称
ADI(亚德诺)
商品型号
LTC2055CMS8#PBF
商品编号
C117284
商品封装
MS-8​
包装方式
管装
商品毛重
0.333克(g)

商品参数

属性参数值
商品目录精密运放
放大器数双路
增益带宽积(GBP)500kHz
输入偏置电流(Ib)1pA
输入失调电压(Vos)500nV
属性参数值
压摆率(SR)0.5V/us
轨到轨-
静态电流(Iq)130uA
工作温度0℃~+70℃

商品概述

LTC2054/LTC2055是低功耗、低噪声、单/双路、零漂移运算放大器,有扩展温度版本(LTC2054MP),其保证在-55°C至150°C的温度范围内正常工作。它们采用TSOT - 23(ThinSOT)和MS8封装。对于空间受限的应用,LTC2055还提供3mm×3mm×0.8mm的双路细间距无引脚封装(DFN)。它们的最低单电源电压为2.7V,支持±5V应用。LTC2054的典型电流消耗为150μA,LTC2055每个放大器的典型电流消耗为130μA。

尽管LTC2054/LTC2055尺寸小巧,但它们具有出色的直流性能。在-40°C至85°C的工业温度范围内,最大输入失调电压和失调漂移分别为3.0μV和30nV/°C。电源抑制比(PSRR)和共模抑制比(CMRR)典型值为130dB,确保了几乎为零的直流失调和漂移。

输入共模电压范围从负电源到典型值比正电源低0.5V。开环增益典型值为140dB。LTC2054/LTC2055还具有1.6μVP - P的直流至10Hz噪声和500kHz的增益带宽积。

商品特性

  • 电源电流:每个放大器最大150μA
  • 保证在-40°C至85°C温度范围内正常工作
  • 失调电压:在-40°C至85°C范围内最大3μV
  • 失调电压漂移:在-40°C至85°C范围内最大30nV/°C
  • 保证在-55°C至150°C温度范围内正常工作(LTC2054MP)
  • 共模输入范围:从V - 到V + - 0.5V
  • 输出摆幅:轨到轨
  • 电压增益:典型值140dB
  • 电源抑制比和共模抑制比:典型值130dB
  • 输入偏置电流:25°C时典型值1pA
  • 噪声:0.01Hz至10Hz典型值1.6μVP - P
  • 电源工作范围:2.7V至6V(LTC2054/LTC2055);2.7V至±5.5V(LTC2054HV/LTC2055HV)
  • 薄型(1mm)TSOT - 23、MS8和3mm×3mm×0.8mm DFN封装

应用领域

  • 热电偶放大器
  • 电子秤
  • 医疗仪器
  • 应变计放大器
  • 高分辨率数据采集
  • 直流精确RC有源滤波器
  • 低端电流检测
  • 电池供电系统
