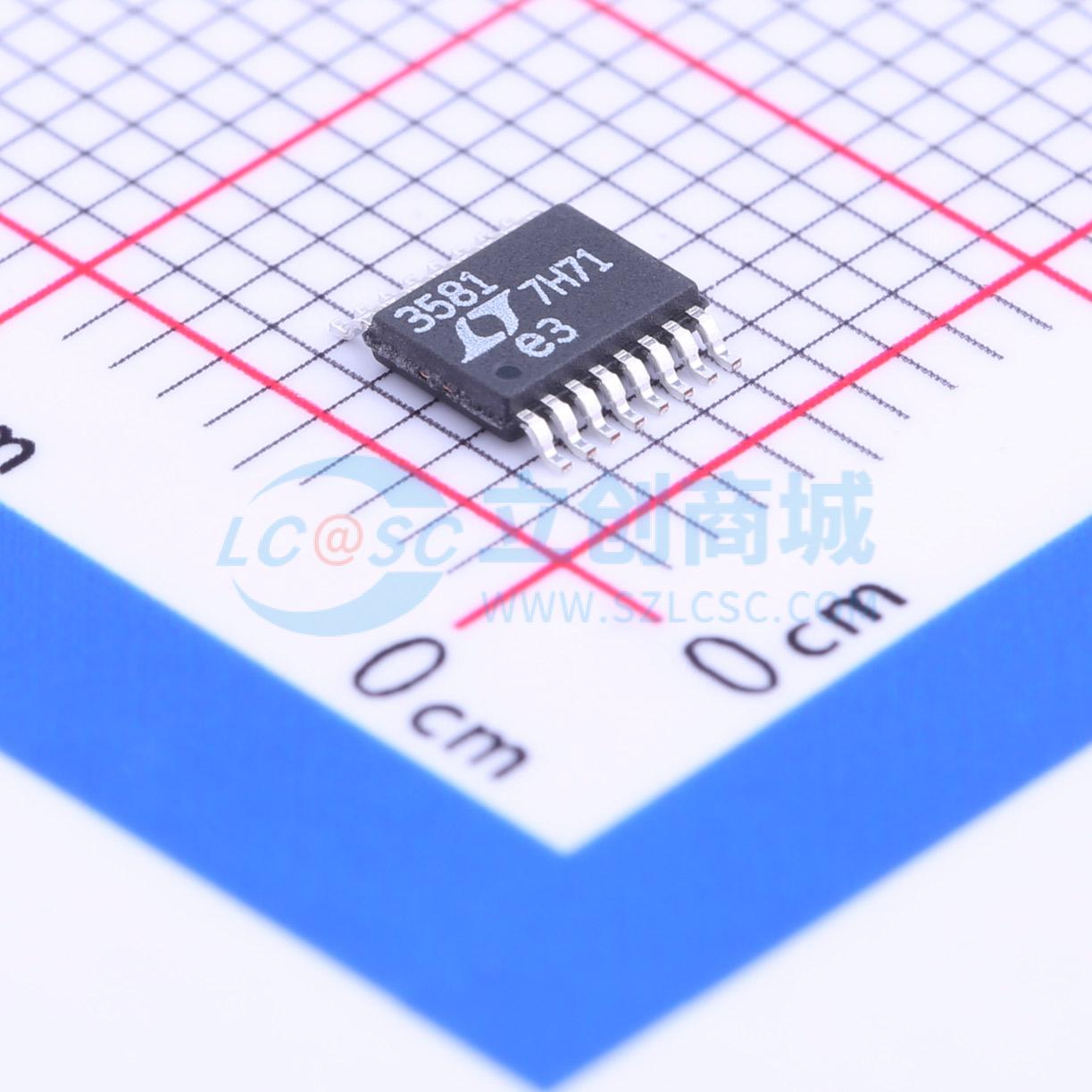

温馨提醒：图片仅供参考，商品以实物为准

LT3581EMSE#PBF

具故障保护功能的 3.3A、升压 / 负输出 DC/DC 转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

商品参数

参数完善中

LT3581是一款具有内置故障保护功能的PWM DC/DC转换器，有助于防止输出短路、输入/输出过电压和过温情况。该部件包括一个42V主开关和一个42V从开关，可以将它们连接在一起以实现总计3.3A的电流限制。

LT3581非常适合许多局部电源设计。它可以轻松配置为升压、SEPIC、反相或反激式配置，并且能够从5V输入产生12V 830mA或-12V 625mA的输出。此外，LT3581的从开关允许该部件配置为高压、高功率电荷泵拓扑结构，这种结构非常高效且所需的组件比传统电路少。

LT3581的开关频率范围可以在200kHz到2.5MHz之间设置。该部件可以通过RT引脚与地之间的电阻设定内部时钟频率，或者可以同步到外部时钟。时钟信号的一个缓冲版本从CLKOUT引脚输出，可用于将其他兼容的开关调节器IC同步到LT3581。

LT3581还具有创新的SHDN引脚电路，可处理缓慢变化的输入信号并具有可调的欠压锁定功能。另外还集成了频率回折和软启动等功能。LT3581提供14引脚4mm x 3mm DFN和16引脚MSE封装。
