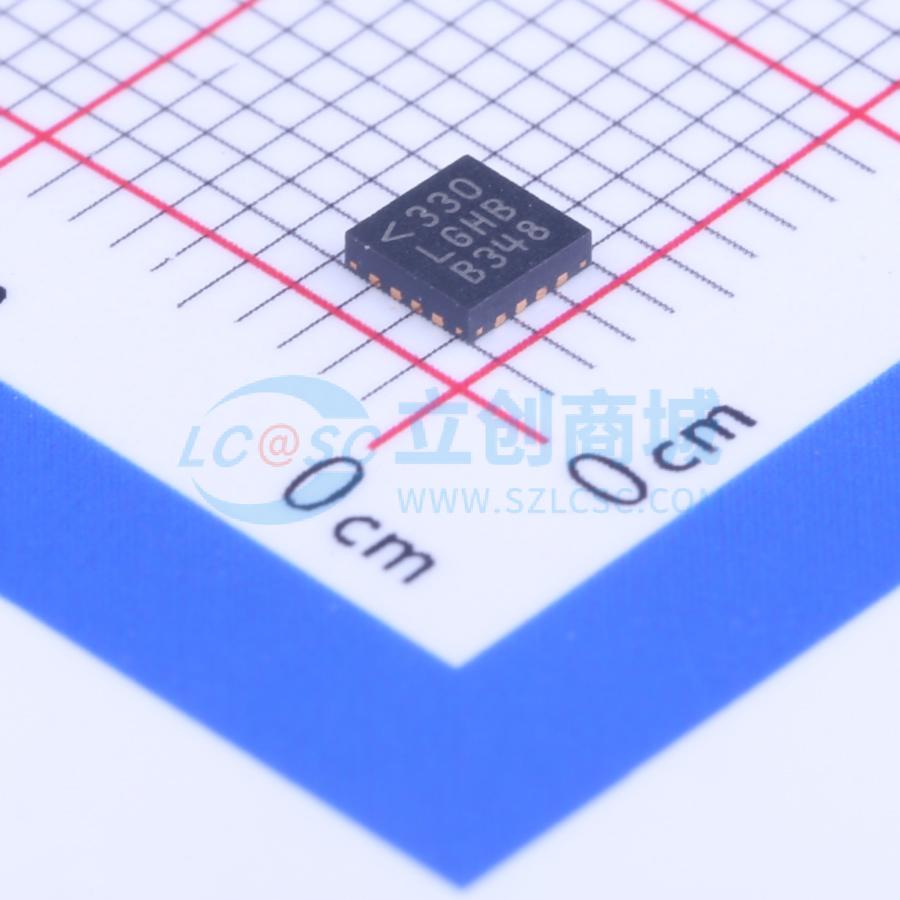

LTC4120EUD#PBF

C4120是一款恒流/恒压无线接收器和电池充电器。通过一个外部编程电阻可将充电电流设置高达400mA。LTC4120 - 4.2适用于为锂离子/聚合物电池充电，而LTC4120的可编程浮动电压则适用于多种电池化学体系。LTC4120采用动态协调控制（DHC）技术，可实现跨气隙的高效非接触式充电。 LTC4120通过DHC引脚调节其输入电压。该技术对接收器谐振回路的谐振频率进行调制，以自动调整接收功率和传输功率，为电池供电设备的无线充电提供了高效解决方案。 使用LTC4120进行无线充电，为在恶劣环境下为设备供电提供了一种方法，无需使用昂贵且易出故障的连接器。这使得产品可以在密封外壳内、移动或旋转设备中，或对清洁度或卫生要求较高的地方进行充电。 这款功能齐全的电池充电器具备精确的RUN引脚阈值、低电压电池预充电和坏电池故障检测、定时器终止、自动再充电以及NTC温度合格充电等功能。FAULT引脚可指示坏电池或温度故障。 充电终止后，LTC4120通过CHRG引脚发出充电结束信号，并进入低电流睡眠模式。如果电池电压下降2.2%，自动重启功能将启动新的充电周期。

• 动态协调控制可在宽耦合范围内优化无线充电
• 宽输入电压范围（12.5V至40V）
• 可调浮动电压（3.5V至11V）
• 固定4.2V浮动电压选项（LTC4120 - 4.2）
• 单个电阻可将充电电流编程为50mA至400mA
• ±1%反馈电压精度
• 可编程且精度为5%的充电电流
• 无需微处理器
• 无需变压器磁芯
• 散热增强、薄型16引脚（3mm×3mm×0.75mm）QFN封装

• 手持式仪器
• 便携式医疗设备
• 小型设备
• 电气隔离设备
