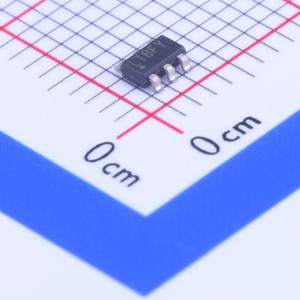

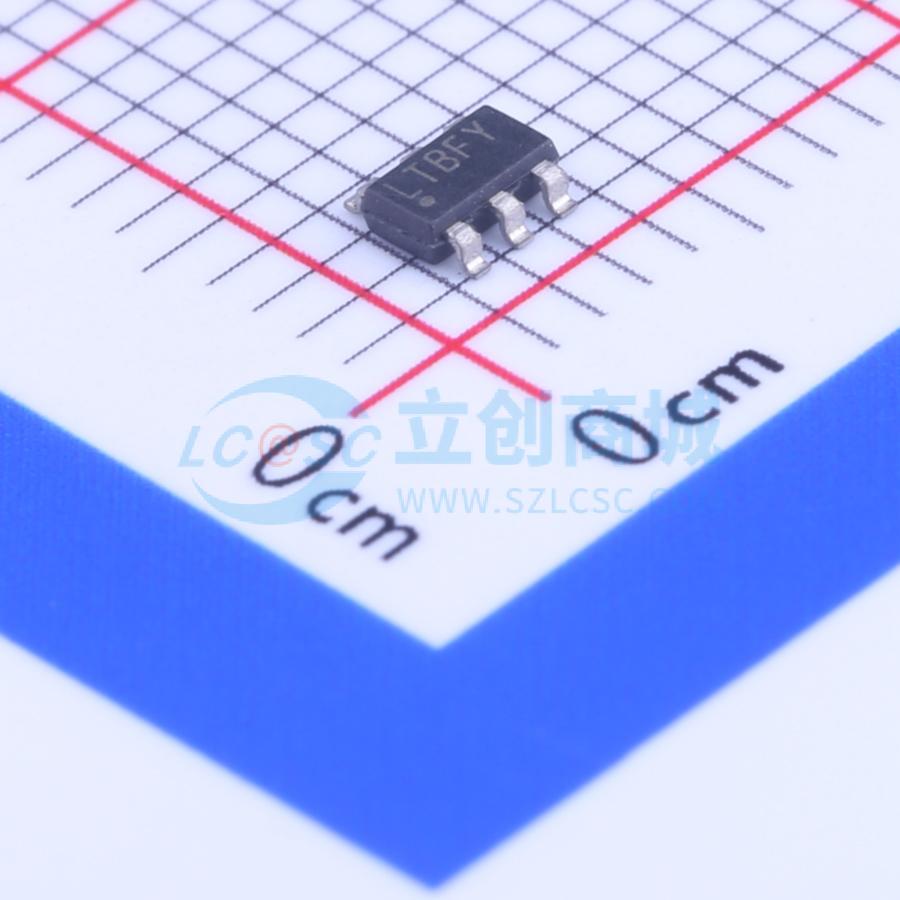

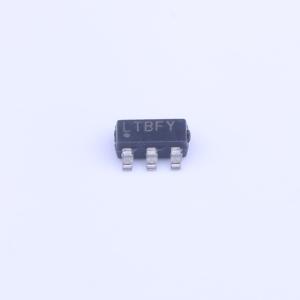

LT4430ES6#PBF

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 副端光耦合器驱动器
品牌名称: ADI(亚德诺)
商品型号: LT4430ES6#PBF
商品编号: C117323
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)

	属性	参数值
	功能特性	过流保护

商品概述

LT4430 驱动跨越隔离电源中的电气隔离屏障的光耦合器。该IC包含一个精密修整的参考源、一个高带宽误差放大器、一个增益为6的反相级以驱动光耦合器以及独特的过冲控制电路。

LT4430 的 600mV 参考源提供 ±0.75% 的初始精度和在温度范围内的 ±1.25% 容差。9MHz 带宽的误差放大器允许简单的频率补偿，并在典型的 100µ 交叉频率下具有可忽略的相移。光耦合器驱动器提供 10mA 的输出电流，并具有短路保护功能。独特的过冲控制功能通过单个电容器防止启动和短路恢复时的输出过冲。

LT4430 采用低剖面 6 引脚 TSOT-23 封装。

商品特性

600mV 基准电压（温度范围内1.25%精度）
宽输入电源范围：3V 至 20V
过冲控制功能可防止启动和短路恢复时的输出过冲
高带宽误差放大器允许简单的环路频率补偿
地参考光电耦合器驱动
10mA 光电耦合器驱动，带电流限制
低剖面（1mm）ThinSOT 封装

应用领域

-48V 输入绝缘型直流-直流转换器
绝缘电信电源系统
分布式电源降压转换器
离线绝缘电源供应
工业控制系统
汽车和重型设备
