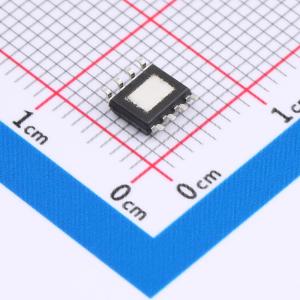

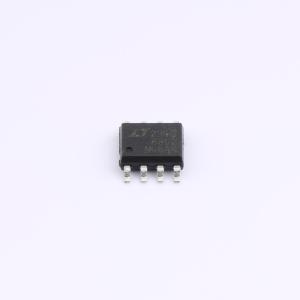

LT8302ES8E#PBF

42V微功耗隔离反激转换器

描述: LT8302是一款单片微功耗隔离反激转换器,通过直接采样初级侧的反激波形来调节隔离输出电压,无需第三绕组或光电耦合器。该芯片集成了65V/3.6A的DMOS功率开关,支持2.8V至42V的输入电压范围,最大输出功率可达18W。其低静态电流和准谐振边界模式操作使其在轻载下保持高效率。
品牌名称: ADI(亚德诺)
商品型号: LT8302ES8E#PBF
商品编号: C117331
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.164克(g)

商品参数

商品概述

LT8302是一款单片微功率隔离反激式转换器。通过直接从初级侧反激波形采样隔离输出电压，无需第三个绕组或光耦合器进行调节。输出电压可以通过两个外部电阻和一个可选的温度补偿电阻进行编程。边界模式操作提供了小尺寸的磁性解决方案，并具有出色的负载调节性能。低纹波突发模式操作在轻负载时保持高效率，同时将输出电压纹波降至最低。集成有一个65V、3.6A的DMOS功率开关以及所有高压电路和控制逻辑，封装在一个热增强型8引脚SO封装中。

LT8302的工作输入电压范围为2.8V至42V，可提供高达18W的隔离输出功率。高度集成化以及使用边界模式和低纹波突发模式，使得成为一种易于使用、组件数量少且高效的隔离电源传输应用解决方案。

商品特性

2.8V至42V输入电压范围
3.6A，65V内部DMOS功率开关
低静态电流：睡眠模式下106μA，工作模式下380μA
重负载下的准谐振边界模式运行
轻负载下的低纹波突发模式运行
最小负载为全输出的<0.5%（典型值）
输出电压调节无需变压器第三绕组或光耦合器
精确的EN/UVLO阈值和迟滞
内部补偿和软启动
输出二极管的温度补偿
输出短路保护
增强散热的8引脚SO封装

应用领域

隔离式汽车应用、工业、医疗电源
隔离式辅助/管理电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	2.8V~42V
	输出电流	3.6A
	开关频率	12kHz~12.7kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	106uA；380uA
	开关管(内置/外置)	内置
	输出类型	可调
