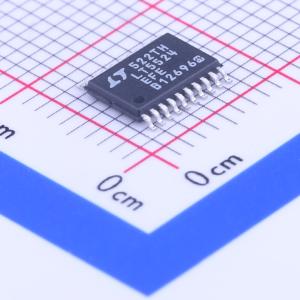

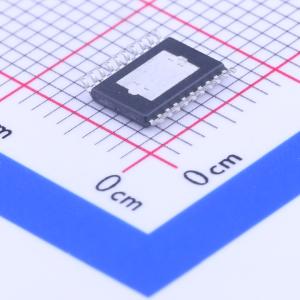

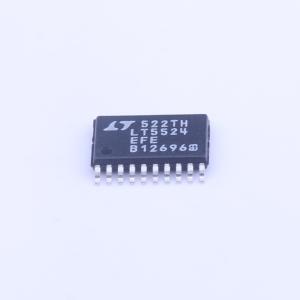

LT5524EFE#PBF
低失真IF放大器/ADC驱动器，带数字控制增益
- 描述
- LT5524 是一款可编程增益放大器 (PGA)，带宽从低频 (LF) 到 540MHz。它由一个数字控制的可变衰减器和一个高线性度放大器组成。四个并行数字输入控制增益，范围为 22.5dB，步进分辨率为 1.5dB。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT5524EFE#PBF
- 商品编号
- C117348
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 0Hz~540MHz | |
| 增益 | 27dB |
| 属性 | 参数值 | |
|---|---|---|
| 噪声系数 | 8.6dB | |
| 工作电压 | 4.75V~5.25V | |
| 工作电流 | 44mA |
商品概述
LT5524 是一款带宽从低频（LF）到540MHz的可编程增益放大器（PGA）。它由一个数字控制的可变衰减器和一个高线性度放大器组成。四个并行的数字输入以1.5dB步进分辨率控制22.5dB范围内的增益。片上电源调节器/滤波器有助于将放大器信号路径与外部噪声源隔离。
LT5524 的开环架构为任何实际负载条件提供了稳定的操作，包括驱动容性负载时无峰值的交流响应以及出色的反向隔离。LT5524 可以在宽带下工作，其中输出差分RC时间常数设置带宽，也可以作为窄带驱动器使用，并配备适当的输出滤波器。
应用领域
- 高线性度ADC驱动
- 中频采样接收机
- 可变增益中频功率放大器
- 50Ω驱动
- 测试仪器应用
