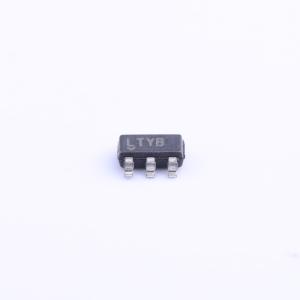

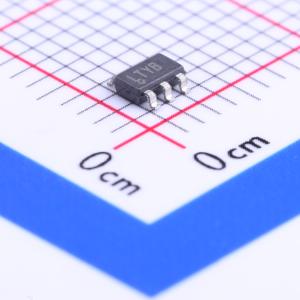

温馨提醒：图片仅供参考，商品以实物为准
LTC1983ES6-5#TRMPBF
100mA 调节型电荷泵反相器在 ThinSOT 封装中的应用
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用 ThinSOT 封装的 100mA 稳压充电泵负输出转换器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC1983ES6-5#TRMPBF
- 商品编号
- C117346
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.256克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 5V~5.5V | |
| 静态电流(Iq) | 60uA | |
| 输出电阻 | 8.5Ω | |
| 开关频率 | 900kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 功能类型 | 反相 | |
| 输出电压(Vout) | -5V | |
| PFM模式 | 不支持 | |
| 输出电流(Iout) | 100mA |
商品概述
LTC1983-3和LTC1983-5是反相电荷泵DC/DC转换器，可产生负电压稳压输出。这些部件仅需要三个小型外部电容，并能提供高达100mA的输出电流。根据输入电源电压和输出电流，设备可以在开环模式（创建-V_IN电源）或稳压输出模式下工作。
LTC1983-3/LTC1983-5具有许多适用于便携式应用的有用特性，包括非常低的静态电流（典型值25µA）和通过SHDN引脚编程的零电流关断模式。
LTC1983-3/LTC1983-5具有过温保护和短路保护功能。这些部件采用6引脚低剖面（1mm）ThinSOT封装。
商品特性
- 固定输出电压：-3V、-5V 或低噪声 V 到 -V 反相输出
- ±4% 输出电压精度
- 低静态电流：25µA
- 100mA 输出电流能力
- 2.3V 至 5.5V 工作电压范围
- 内置 900kHz 振荡器
- “零电流”关断
- 短路和过热保护
- 低剖面（1mm）ThinSOT 封装
应用领域
- -3V 生成在单电源系统中
- 移动设备
- LCD 偏置电源
- GaAs FET 偏置电源
