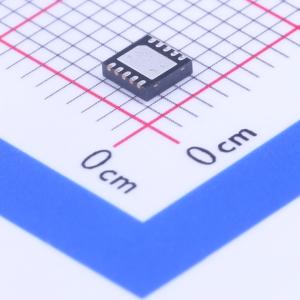

LT3680IDD#PBF

具 75uA 静态电流的 36V、3.5A、2.4MHz 降压型开关稳压器

描述: 具 75μA 静态电流的 36V、3.5A、2.4MHz 降压型开关稳压器
品牌名称: ADI(亚德诺)
商品型号: LT3680IDD#PBF
商品编号: C117317
商品封装: DFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.18克(g)

商品参数

商品概述

LT3680是一款可调频率（200kHz至2.4MHz）的单片降压开关调节器，接受高达36V的输入电压。芯片上集成了一个高效率95mΩ的开关、升压肖特基二极管以及必要的振荡器、控制和逻辑电路。采用电流模式拓扑结构以实现快速瞬态响应和良好的环路稳定性。低纹波突发模式操作在保持低输出电流时维持高效率，同时在典型应用中使输出纹波低于15mV。此外，当VOUT高于3V时，LT3680可以通过从输出端抽取偏置电流来进一步提高低输出电流时的效率。关断状态下，输入电源电流降至小于1μA，而RUN/SS引脚上的电阻和电容提供了受控的输出电压斜坡（软启动）。当VOUT达到编程输出电压的91%时，电源良好标志会发出信号。LT3680提供10引脚MSOP和3mm x 3mm DFN封装，并带有裸露焊盘以降低热阻。

商品特性

宽输入电压范围：3.60至36V
最大输出电流：3.5A
低纹波（<15mVpp）突发模式操作：在12VIN至3.3VOUT时为75μA
可调开关频率：200kHz至2.4MHz
低关断电流：I0 < 0.5μA
集成升压二极管
可在250kHz至2MHz之间同步
电源良好标志
饱和开关设计：95mΩ导通电阻
0.790V反馈参考电压
输出电压：0.79V至30V
热保护
软启动功能
小型10引脚增强散热MSOP封装和(3mm x 3mm) DFN封装

应用领域

汽车电池调节
移动产品电源
分布式供电调节
工业电源
墙式变压器调节

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(121个/管，最小起订量 1089 个)

个

起订量：1089 个121个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~36V
	输出电压	790mV~30V
	输出电流	3.5A
	开关频率	2.45MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
