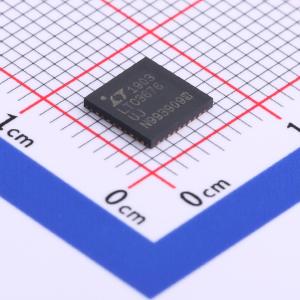

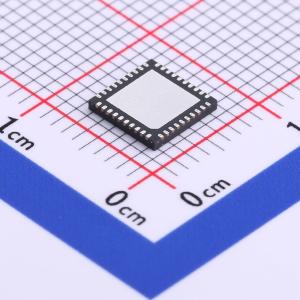

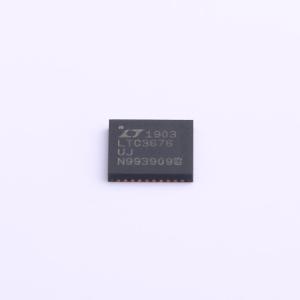

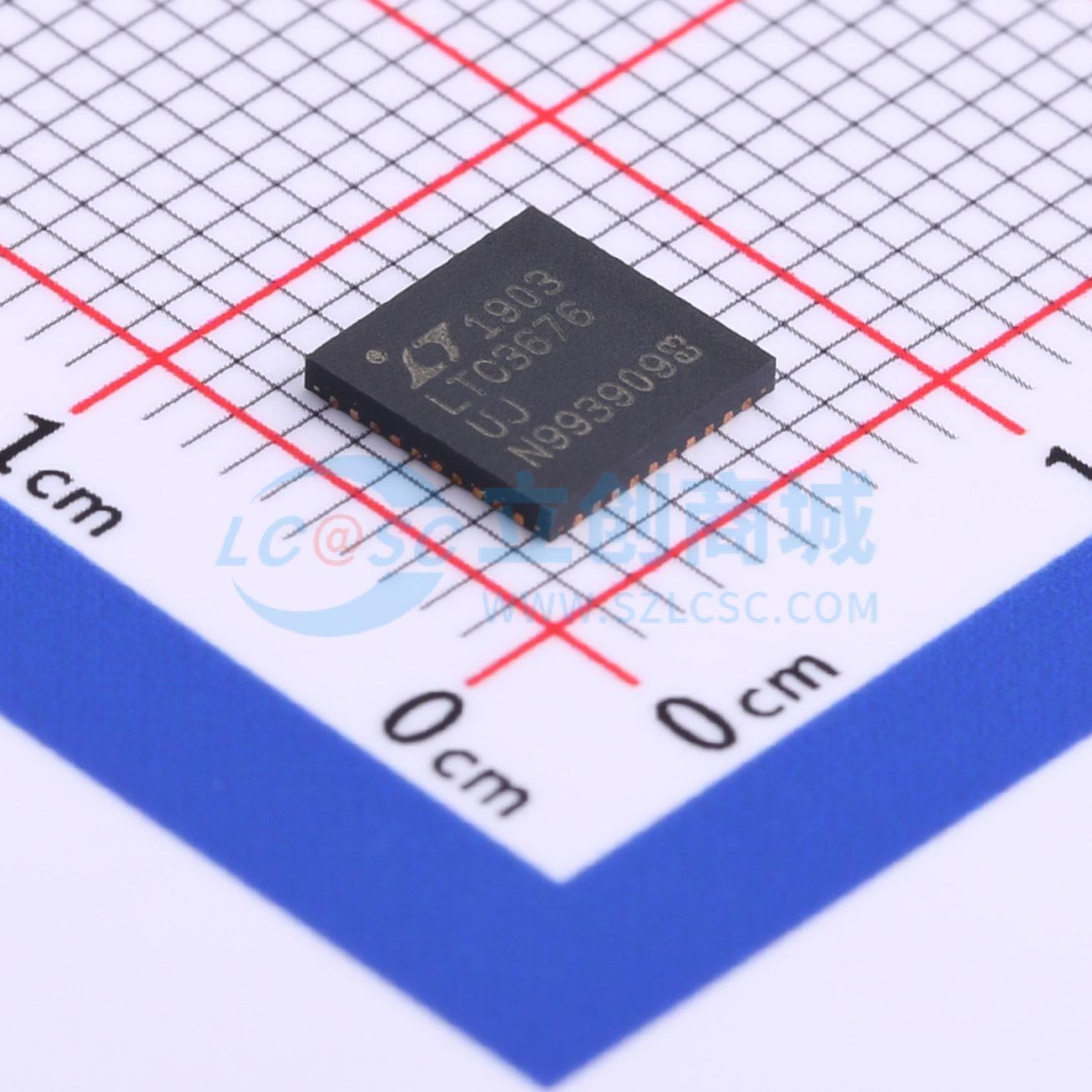

LTC3676EUJ#PBF

四路同步降压转换器和三路LDO稳压器的电源管理解决方案

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LTC3676 是一款完整的电源管理解决方案,适用于高级便携式应用处理器系统。该设备包含四个同步降压DC/DC转换器,用于核心、内存、I/O和系统片上（SoC）轨道,以及三个300mA LDO稳压器,用于低噪声模拟电源。LTC3676-1具有一个±1.5A降压调节器,配置为支持DDR终止,加上一个VTTR参考输出。I2C串行端口用于控制调节器使能、电源关闭排序、输出电压电平、动态电压缩放、工作模式和状态报告。
品牌名称: ADI(亚德诺)
商品型号: LTC3676EUJ#PBF
商品编号: C117308
商品封装: QFN-40-EP(6x6)
包装方式: 管装
商品毛重: 0.15克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)

	属性	参数值
	功能特性	工作状态指示；上电时序控制；动态电压调节

商品概述

LTC3676是一款适用于基于先进便携式应用处理器系统的完整电源管理解决方案。该器件包含四个同步降压型DC/DC转换器，用于为内核、内存、I/O和片上系统（SoC）电源轨供电，以及三个300mA的LDO稳压器，用于提供低噪声模拟电源。LTC3676 - 1有一个1±1.5A的降压稳压器，配置为支持DDR端接，外加一个VTTR参考输出。通过I2C串行端口可控制稳压器使能、掉电时序、输出电压电平、动态电压调节、工作模式和状态报告。可通过按所需顺序将输出连接到使能引脚，或通过I2C端口对稳压器启动进行排序。系统的上电、下电和复位功能可通过按钮接口、引脚输入或I2C进行控制。 LTC3676可在适当的功率水平下支持具有八个独立电源轨的i.MX、PXA和OMAP处理器。其他特性包括接口信号，如VSTB引脚，可同时在多达四个电源轨的编程运行和待机输出电压之间切换。该器件提供40引脚6mmx6mm QFN和48引脚外露焊盘LQFP封装。

商品特性

四路I2C可调高效降压型DC/DC转换器：2.5A、2.5A、1.5A、1.5A
三个300mA的LDO稳压器（两个可调）
具备Ψπ和VTTR参考的DDR电源解决方案
带系统复位的按钮开/关控制
独立使能引脚绑带或I2C排序
可编程自主掉电控制
动态电压调节
电源正常和复位功能
可选2.25MHz或1.12MHz开关频率
始终供电的25mA LDO稳压器
12µA待机电流
薄型40引脚6mmx6mm QFN和48引脚外露焊盘LQFP封装

应用领域

支持飞思卡尔i.MX6、ARM Cortex及其他应用处理器
手持式仪器和扫描仪
便携式工业和医疗设备
汽车信息娱乐系统
高端消费设备
多电源轨系统
