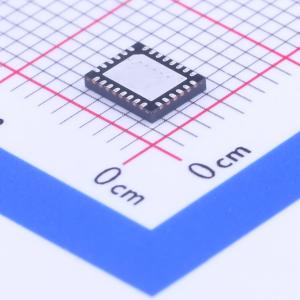

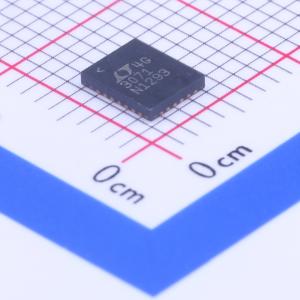

温馨提醒：图片仅供参考，商品以实物为准

LT3071EUFD#PBF

5A、低噪声、可编程输出、85mV压降线性稳压器带模拟裕度调整

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具模拟裕度调节功能的 5A、低噪声、可编程输出、85mV 压差线性稳压器
品牌名称: ADI(亚德诺)
商品型号: LT3071EUFD#PBF
商品编号: C117304
商品封装: QFN-28-EP(4x5)
包装方式: 管装
商品毛重: 0.5克(g)

商品参数

商品概述

LT3071是一款低电压、UltraFast™瞬态响应线性稳压器。该器件可提供高达5A的输出电流，典型压差为85mV。0.01µF的参考旁路电容可将输出电压噪声降至25µVRMS。LT3071的高带宽允许使用低ESR陶瓷电容，节省了大容量电容并降低了成本。LT3071的特性使其非常适合高性能FPGA、微处理器或敏感通信电源应用。输出电压可在0.8V至1.8V范围内以50mV为增量进行数字选择。模拟裕量调节功能允许用户在连续的±10%范围内调节系统输出电压。该IC集成了独特的跟踪功能，用于控制为LT3071输入供电的降压稳压器。此跟踪功能驱动降压稳压器，使LT3071的输入电压保持在VOUT + 300mV，从而将功耗降至最低。内部保护功能包括欠压锁定（UVLO）、反向电流保护、带折返功能的精确限流和热关断。LT3071稳压器采用散热增强型28引脚、4mm × 5mm QFN封装。

商品特性

输出电流：5A
压差：典型值85mV
数字可编程输出电压：0.8V至1.8V
模拟输出裕量调节：±10%范围
低输出噪声：25µVRMS（10Hz至100kHz）
多个器件并联可提供10A或更高电流
精确限流：±20%
输出电流监测：I_MON = I_OUT/2500，在电压、负载和温度变化时精度为±1%
使用低ESR陶瓷输出电容（最小15µF）时稳定
高频电源抑制比（PSRR）：1MHz时为30dB
使能功能可开启/关闭输出
VIOC引脚控制降压转换器，以保持低功耗并优化效率
电源良好/欠压锁定/热关断标志
带折返保护的限流功能
热关断
28引脚（4mm × 5mm × 0.75mm）QFN封装

应用领域

FPGA和DSP电源
ASIC和微处理器电源
服务器和存储设备
降压后调节和电源隔离

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	3V
	输出电压	800mV
	输出电流	5A
	电源纹波抑制比(PSRR)	75dB@(120Hz)；30dB@(1MHz)
	压差	85mV

	属性	参数值
	静态电流(Iq)	-
	噪声	25uVrms
	特性	欠压锁定；过流保护；带使能；过热保护；过压保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
