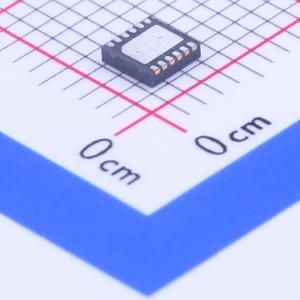

LTC3535EDD#PBF

双通道、550mA、1MHz 同步升压型 DC/DC 转换器

品牌名称: ADI(亚德诺)
商品型号: LTC3535EDD#PBF
商品编号: C117289
商品封装: DFN-12(3x3)
包装方式: 管装
商品毛重: 0.4克(g)

商品参数

商品概述

LTC3535是一款双通道、同步、固定频率升压型DC/DC转换器，具备输出断开功能。凭借680mV的启动电压以及启动后低至500mV的工作电压，该转换器可延长单节AA/AAA电池供电产品的电池续航时间。 1MHz的开关频率允许使用小型、薄型电感和陶瓷电容，从而最小化解决方案的占板面积。电流模式PWM设计采用内部补偿，减少了外部元件数量。LTC3535在轻载条件下具备突发模式（Burst Mode）工作特性，可在宽负载范围内保持高效率。抗振铃电路通过在不连续模式下抑制电感来降低EMI。其他特性包括低于1µA的低关断电流和热关断功能。 LTC3535采用3mmx3mmx0.75mm的DFN封装。

商品特性

两个独立的升压转换器
每个通道可从单节碱性/镍氢电池输出100mA的3.3V电压，或从两节电池输出200mA的3.3V电压
输入（VIN）启动电压：680mV
输出（VOUT）电压范围：1.5V至5.25V
效率高达94%
输出断开功能
1MHz固定频率工作
输入电压（VIN）大于输出电压（VOUT）时可工作
集成软启动功能
采用内部补偿的电流模式控制
每个通道在突发模式（Burst Mode）工作时静态电流（IQ）为9µA
内置同步整流器
逻辑控制关断（静态电流IQ<1µA）
抗振铃控制
薄型（3mmx3mmx0.75mm）
12引脚DFN封装

应用领域

医疗仪器
降噪耳机
能量收集
蓝牙耳机

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(121个/管，最小起订量 1089 个)

个

起订量：1089 个121个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	500mV~5V
	输出电压	1.5V~5.25V
	输出电流	550mA
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
